第1回で指向性スピーカーとは何かを、第2回でどう動作するかを扱いました。今回は問いを変えます——では、どこに使うのか？音を狙えるようになった瞬間、騒音のせいであきらめていた空間がすべて舞台になります。展示場から横断歩道、店舗、オフィス、そしてリビングまで——代表的な活用先を四つの分野に整理しました。
まず確認すべきこと——「サウンドゾーン」は実際どれくらいの大きさか
活用事例を見る前に、感覚を合わせておくのがよいでしょう。「音を狙う」という言葉は格好よいのですが、実際にできあがる静かな領域と聞こえる領域の境目がどれほど明瞭なのかを知らなければ、応用の可否を判断できません。
ビームは円錐状に広がるため、到達地点の直径はビーム幅と距離だけで決まります。第2回で計算したとおり、直径100mmの配列に40kHzの搬送波を使うと−3dBビーム幅は約5°です。この値で距離ごとのゾーンの大きさを求めると次のようになります。
| 距離 | ビーム幅3° | ビーム幅5° | ビーム幅8° | ビーム幅15° |
|---|---|---|---|---|
| 1m | 0.05m | 0.09m | 0.14m | 0.26m |
| 2m | 0.10m | 0.17m | 0.28m | 0.53m |
| 3m | 0.16m | 0.26m | 0.42m | 0.79m |
| 5m | 0.26m | 0.44m | 0.70m | 1.32m |
| 10m | 0.52m | 0.87m | 1.40m | 2.63m |
表の読み方は簡単です。人の頭は約0.2m、肩幅は約0.45mです。つまりビーム幅5°の機器は、3m先にちょうど一人の顔ほどのゾーンを、5m先に一人が立てるほどのゾーンをつくります。キオスク端末や展示台のように利用者の位置が定まっている場所によく合い、逆に人が動き回る広い空間にはそのままでは使いにくいということでもあります。
逆にゾーンを大きくしたければビーム幅を広げる（口径を小さくする）か距離を伸ばせばよいのですが、その分隣の人に漏れる確率も一緒に高まります。活用事例を見るたびにこの表を思い出せば、「なぜあそこでは使えてここでは使えないのか」がおおむね説明できます。

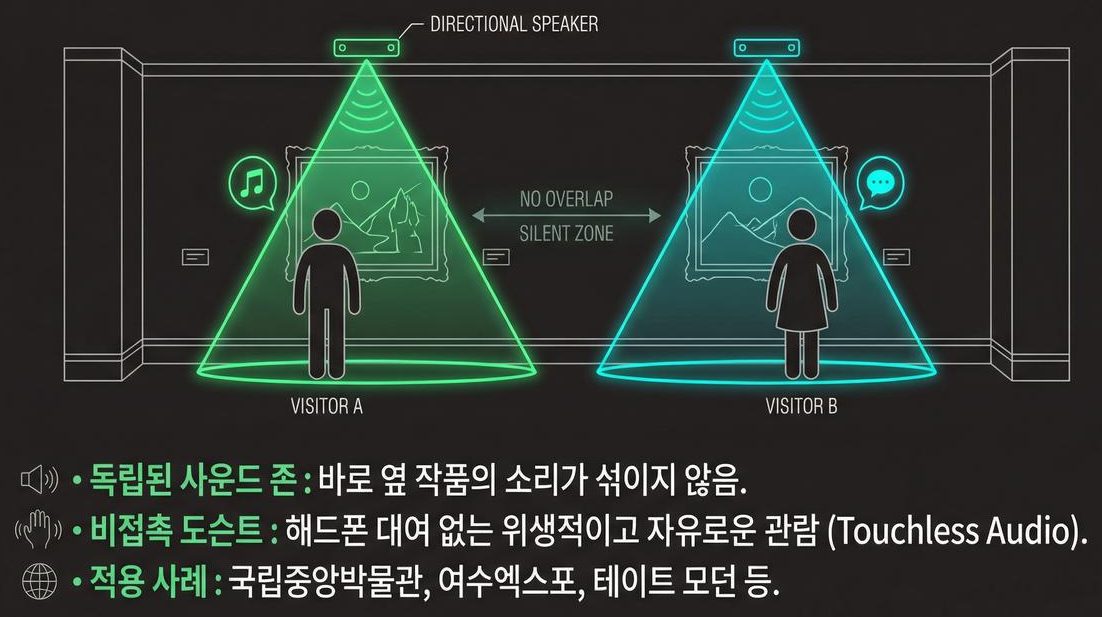

1. 文化・展示——作品ごとに独立したサウンドゾーン
展示場の持病は音の重なりです。隣の作品のオーディオガイドが流れ込み、それを防ごうとすれば来館者ごとにヘッドホンを貸し出さねばなりません。指向性スピーカーは作品の前だけに独立したサウンドゾーン（Sound Zone）をつくってこの問題を解決します。
- 独立したサウンドゾーン——すぐ隣の作品の音が混ざりません。来館者が一歩動けば音も自然に変わります。
- 非接触ドーセント（Touchless Audio）——ヘッドホンの貸出なしに衛生的で自由な観覧が可能です。
- なぜよく合うのか——来館者が作品の前1〜3mの定まった位置に立ち、背景騒音が45dB前後と静かで、コンテンツが音楽ではなく解説音声だからです。先に見た低域不足と到達距離の制約がほとんど問題にならない組み合わせです。
ただし展示場は反射に弱い場所です。ガラスの展示ケースや大理石の床にビームが当たれば、その地点が新しい音源となって指向性が崩れます。そのため実際の設置では、吸音処理された壁や来館者の身体に向くよう角度を取ります。

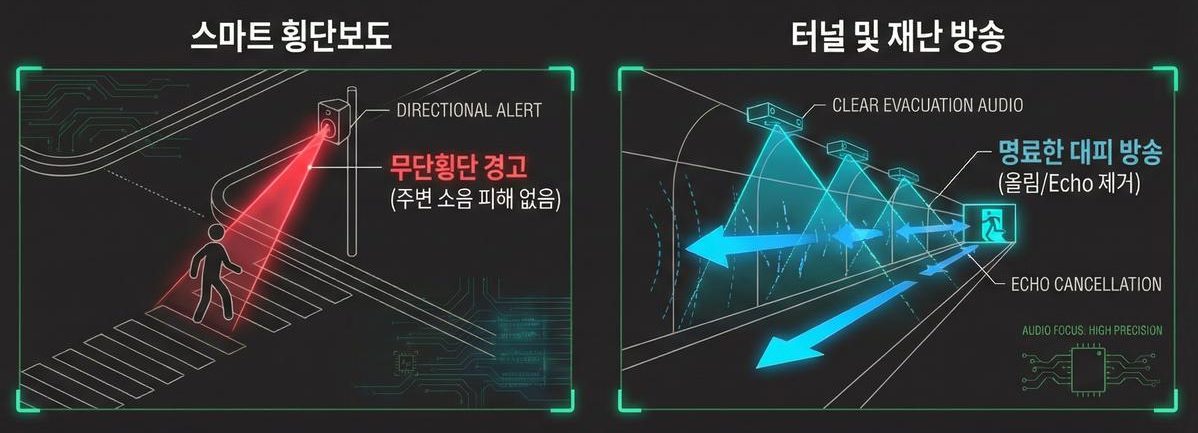

2. 安全・公共インフラ——必要な人にだけ警告を
公共アナウンスのジレンマは「全員に聞こえるようにすれば騒音、絞れば伝達失敗」です。指向性スピーカーはこのジレンマを正面から解きます。
- スマート横断歩道——飛び出そうとする歩行者にだけ警告を放ちます。周辺の店舗や住民に騒音被害はありません。
- トンネル・災害放送——長いトンネルは反響（エコー）のせいで通常の放送がつぶれることで悪名高い場所です。指向性ビームを区間ごとに配置すれば壁面へ向かうエネルギーが減り、反射音が抑えられて明瞭な避難放送が可能になります。
この分野で最も厄介な変数が背景騒音です。音声が安定して聞き取られるには信号が背景騒音より十分に大きくなければならず、通常は10dB以上の余裕を設計基準とします。環境ごとに必要な音圧は次のように分かれます。
| 環境 | おおよその背景騒音 | 必要音圧（余裕10dB） | 適合度 |
|---|---|---|---|
| 展示場・図書館 | 45dB | 55dB | 非常に適する |
| オフィス・店舗 | 55dB | 65dB | 適する |
| 路側・駅ホーム | 70dB | 80dB | 条件付き——近距離配置が必要 |
| トンネル・工場 | 80dB | 90dB | 難度高——多点配置が前提 |
第1回で見たとおりパラメトリック方式は変換効率が低く、音圧を無限に上げることはできません。したがって騒音の大きい環境ほど、スピーカーを対象により近づけるか複数台を区間ごとに分けて設置する方式になります。路側の事例で機器が信号柱のように歩行者のすぐ上に付く理由がここにあります。

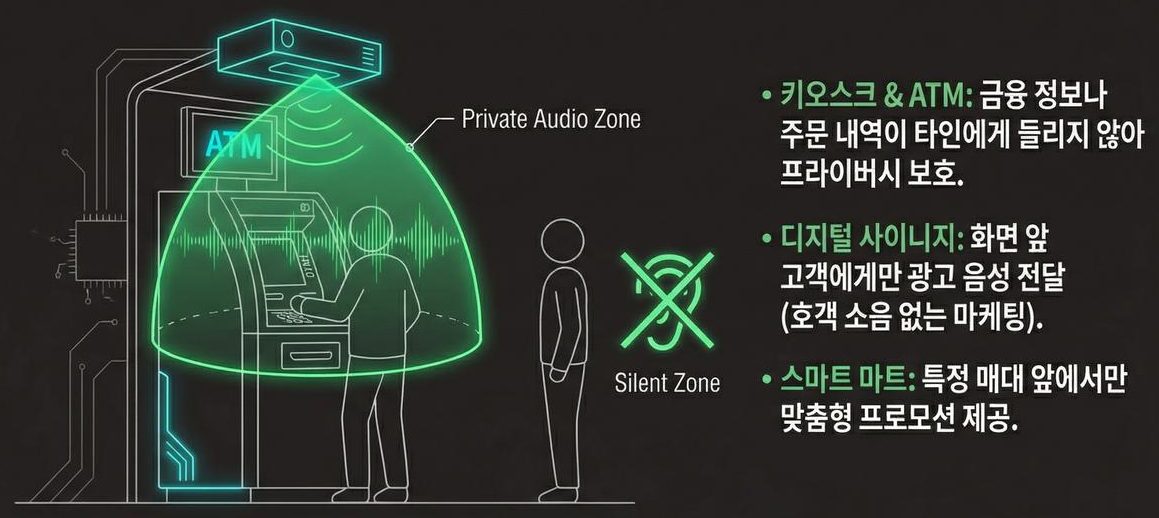

3. リテール・コマース——音のプライバシーがそのままサービスになる
- キオスク端末・現金自動預払機——金融情報や注文内容が他人に聞こえずプライバシーが守られます。利用者の頭上から降りてくる「音のドーム」の中でのみ案内が聞こえます。
- デジタルサイネージ——画面の前に立った客にだけ広告音声を届けます。店内全体に響く客引きの騒音がないマーケティングです。
- 棚単位のプロモーション——特定の陳列棚の前でだけ、あつらえた案内を流せます。
この分野が指向性スピーカーに最も有利な理由は利用者の位置が固定される点にあります。キオスク端末の前に立つ人の頭は、ほぼ常に同じ場所にあります。先の表で見たように1〜2mの距離ならゾーンの直径は0.1〜0.2mまで狭まるので、すぐ後ろに並んでいる人にすら聞こえない設計が実際に可能です。上から下へ差し込む配置を取る理由も同じです——床の反射が利用者の身体に遮られ、横へ広がりません。

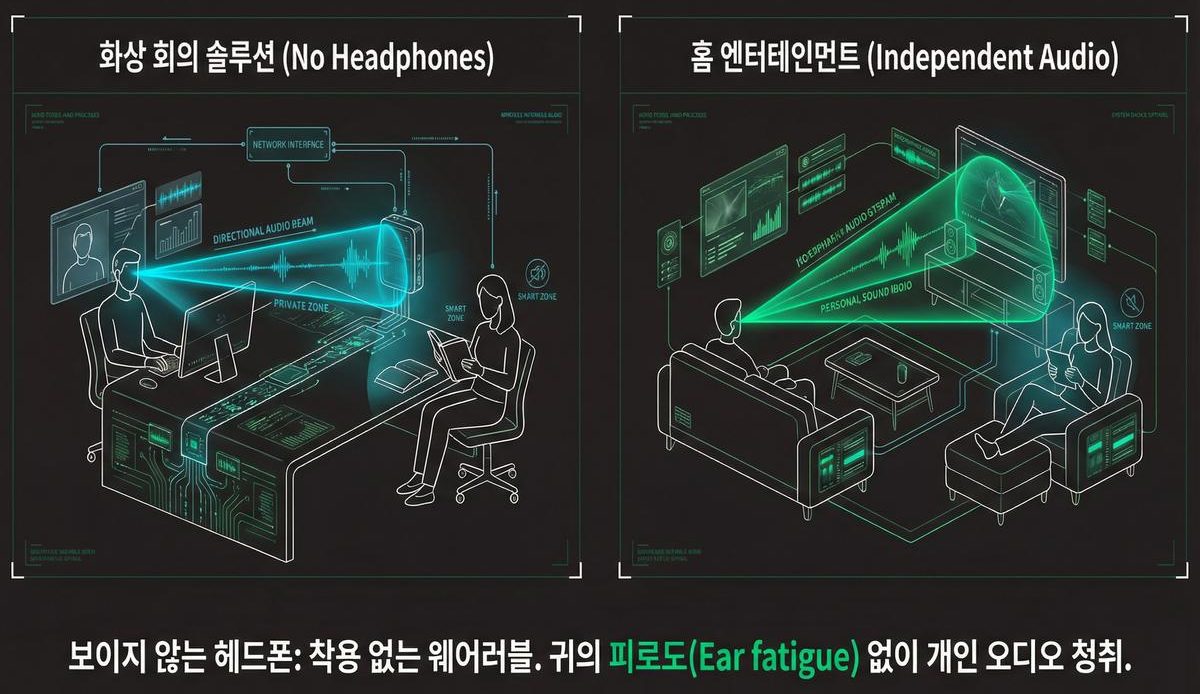

4. スマートオフィス・ホーム——見えないヘッドホン
オフィスやリビングでは、指向性スピーカーが「見えないヘッドホン」になります。装着する機器なしに、耳の疲れ（Ear Fatigue）なしに個人オーディオを聴く方式です。
- ビデオ会議——ヘッドホンなしでも会議音声が自分の席にだけ聞こえます。隣席の同僚は自分の仕事に集中できます。
- ホームエンターテインメント——リビングで一人はテレビを、もう一人は読書を。ソファの視聴者にだけテレビの音が届く独立オーディオが可能です。
ただしこの分野は最も難しい条件でもあります。音楽や映像のサウンドは低域が重要ですが、第2回で見たとおりパラメトリック復調はオクターブあたり12dBで低域を削ります。そのため実際の実装は、指向性スピーカーが中高域を、通常のウーファーが低域を担うハイブリッド形態になるか、低域があまり重要でない音声コンテンツに限定されます。スピーカー配列と信号処理で個人聴取領域をつくるパーソナルサウンドゾーンの研究が今も活発な理由です。
用途別の要求仕様を一望する
| 用途 | 対象距離 | 必要音圧 | コンテンツ | 最大のリスク |
|---|---|---|---|---|
| 展示解説 | 1〜3m | 55〜60dB | 音声 | ガラス・石材の反射 |
| 横断歩道の警告 | 2〜5m | 80dB以上 | 短い警報音・音声 | 背景騒音、屋外の温湿度変動 |
| キオスク案内 | 0.5〜1.5m | 60〜65dB | 音声 | 近距離での搬送波曝露 |
| オフィス個人オーディオ | 0.5〜1m | 60dB | 音声・通話 | 利用者の動き |
| ホームエンターテインメント | 2〜4m | 65〜75dB | 音楽・映像 | 低域不足、歪み |
設置が失敗するよくある理由
技術が良くても設置がずれれば効果は消えます。現場で繰り返される失敗の型はおおむね四つです。
- 反射面に狙う——ビームがガラス・タイル・金属板に当たれば、その地点が新しい音源となって部屋全体へ広がります。指向性を買って指向性を捨てるようなものです。
- 到達距離の過信——カタログの最大到達距離は静かな屋内が前提です。屋外では背景騒音だけでなく、温湿度の変動で空気吸収係数そのものが揺れます。
- コンテンツの誤判断——低域が重要な音楽を音声用の設計に載せると、音量を上げるほど歪みだけが増えます。
- 近距離配置——搬送波はスピーカーのすぐ前で最も強くなります。人の頭が機器に近すぎる配置は避けるべきです。
設置が終わったあと——運用段階で生じる問題
先の失敗類型はいずれも設置時点の問題でした。ところが現場でより厄介なのは、最初はうまくいっていたものが少しずつ悪くなるほうです。竣工検査で満点だった装置が半年後に苦情の対象になることは珍しくありません。原因はおおむね四つです。
季節が音量を変える
空気が超音波を食う速さは、温度と湿度で変わります。40kHzでは吸収は湿度に比例して単調に増えるのではなく、相対湿度40~50%付近で最も強くなり、その上ではふたたび緩やかになる山なりの形を描きます。代表的な運用条件を国際標準の算式に入れると次のようになります。
| 条件 | 温度・湿度 | 40kHzの吸収 | 5m区間の搬送波損失 | 基準との差 |
|---|---|---|---|---|
| 春秋の屋内(基準) | 20℃ · 50% | 1.32dB/m | 6.6dB | — |
| 冬の暖房された屋内 | 22℃ · 25% | 1.05dB/m | 5.3dB | 1.3dB有利 |
| 夏の冷房された屋内 | 26℃ · 60% | 1.30dB/m | 6.5dB | ほぼ差なし |
| 夏の屋外 | 30℃ · 80% | 1.02dB/m | 5.1dB | 1.5dB有利 |
| 冬の屋外 | 0℃ · 60% | 0.51dB/m | 2.6dB | 4.0dB有利 |
空調の効いた屋内なら変動幅は1dB程度で、おおむね無視できます。問題は屋外です。冬は搬送波がはるかに吸収されにくく、同じ設定でも音が大きくなりますが、ここにもう一段の倍率がかかります。2編の自己復調関係式では、よみがえる可聴音圧は搬送波音圧の二乗に従うため、搬送波で生じた4dBの差は可聴音ではおよそその二倍になって現れます。夏に合わせて音量を固定した屋外装置が冬にやけにうるさく聞こえる理由であり、温湿度に応じて利得を補正するか、最悪条件を基準に余裕をとるべき理由でもあります。
放射面は汚れ、素子は老いる
超音波トランスデューサーの放射面に埃と油膜が積もると、振動する部分の質量が増えて共振周波数が下がり出力が落ちます。屋外や厨房の近くのように汚れの早い場所では、これだけで数か月のうちに体感音量が変わります。清掃は乾式が原則で、溶剤や水が素子の隙間に入ると回復が困難です。素子ごとの劣化や故障も同じ方向に働きます——アレイの位相の揃いが乱れると、ビームは鈍り、横へ漏れるサイドローブが大きくなります。
空間は静かに変わる
設置当時の照準線は、その時点の什器配置を前提にしています。陳列台を動かし、案内板を立て、ガラスの間仕切りを足せば、ビームが通っていた場所に新しい反射面が生まれます。人の体に当たるよう決めた角度が、半年後にはガラスケースを向いているかもしれません。コンテンツも同じように変わります。音声案内用に設計された場所に背景音楽や効果音が入れば、機器に手を触れていないのに歪みが増え、帯域上限を超えてしまいます。
この三つに共通するのは、故障が「音が出ない」ではなく「静かに悪くなる」という形で訪れることです。所定の位置で聴いてみる点検では捕まりません。ですから運用点検の項目は「所定の位置で聞こえるか」ではなく、「所定の位置の外でも聞こえるか」であるべきです。ゾーンの外の一、二点の音圧を記録しておき、同じ点を定期的に測り直すことが、この技術を長く使うための最も安価な方法です。
公共の場に付ける前に——超音波曝露という宿題
指向性スピーカーを人の多い場所に付けた瞬間、技術仕様とは別の問いが一つついてきます。聞こえない音を浴び続けても大丈夫なのか？
この問いが厄介な理由は三つあります。第一に、可聴上限付近の高周波感度は人によって大きく異なります。大人の多くに聞こえない20kHz付近の成分が、子どもや若年層には聞こえることがあります。第二に、各国の空気伝搬超音波の曝露勧告値は多くが産業現場の成人労働者を前提につくられており、不特定多数が行き交う公共の場を想定していません。第三に、頭痛・耳鳴り・不快感といった報告はあるものの因果関係が確立しておらず、学界の中でも議論が続いています。
そこで実務では保守的に臨みます。搬送波の音圧が最も高い機器のすぐ前に人の頭が長くとどまらないよう設置高さと角度を取り、必要な可聴音圧を得るのに要る分だけ搬送波を上げ、子どもの動線が重なる場所ではさらに余裕を持たせます。先に見たとおりパラメトリック方式は変換効率が低く、「もう少し大きく」がそのまま「超音波をはるかに強く」を意味するため、音圧設計は安全設計と切り離せません。
導入の前に確かめる五つのこと
先の表を一つの判断手順に圧縮するとこうなります。五つの問いにすべて答えられればたいてい成功し、一つでも空いていればたいてい失敗します。
- 聞く人はどこに立つのか——位置が固定なら理想的で、動くならビーム幅を広げるか操舵が必要です。位置が分からないなら、この技術は答えではありません。
- その場所の背景騒音は何dBか——これに10dBを足した値が必要音圧であり、その値が機器の到達距離を決めます。
- ビームは人を過ぎて何に当たるのか——ガラス・タイル・金属ならその地点が新しい音源となり指向性が崩れます。吸音面か聴取者の身体に当たるよう配置すべきです。
- コンテンツは音声か音楽か——音声ならよく合い、音楽なら低域を補う設計が別に必要です。
- 人の頭は機器からどれだけ離れるか——搬送波は機器のすぐ前が最も強くなります。近すぎる配置は避けるべきです。
五つの問いを貫くのは、結局空間を先に決めて機器を選ぶという順序です。よい機器を買ってからどこに付けるか悩む順序で進めると、先の四つの失敗型のどれかに引っかかりやすくなります。

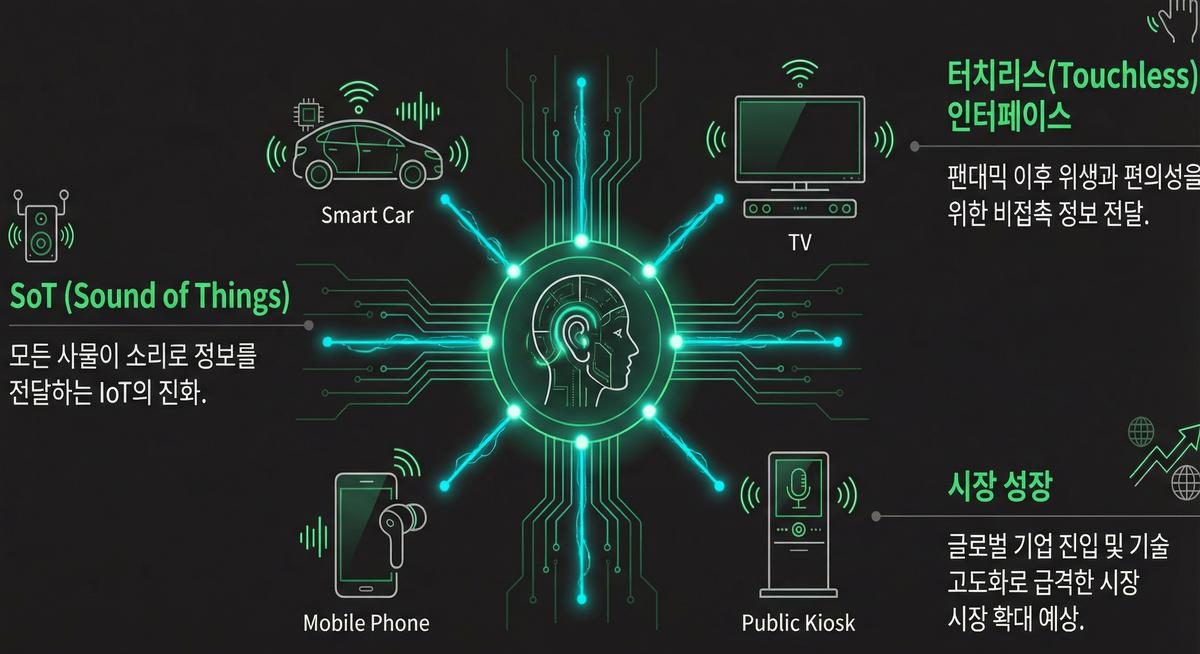

未来展望——音でモノと対話する時代
この流れの終着点は、音でモノと対話する人間の時代です。あらゆるモノが音で情報を伝える SoT（Sound of Things）、衛生と利便のために広がるタッチレスインターフェース、そして半導体プロセスでつくる超小型超音波トランスデューサ配列の登場まで——指向性音響はスピーカーの一種ではなくインターフェースの転換として読むのが正確です。画面が視線を独占するように、音もまた個人化できる——それがこの技術の本当の含意です。
ここまでが活用地図の全体像です。次回からは技術の中身に入ります。最初の関門はこのすべての材料である超音波——定義と種類、伝搬特性から順に扱います。
シリーズ案内
「指向性スピーカーの科学」は以下の順で続きます。
- 指向性スピーカーとは何か——音の懐中電灯
- 聞こえない音に音を載せる——動作原理への第一歩
- 指向性スピーカーの活用事例——展示・安全・リテール・オフィス（今回）
- 超音波とは何か——定義・種類・伝搬特性
- 以降：パラメトリックアレイ（PAA）、ビームフォーミング、圧電トランスデューサ、ナイキスト、変調、信号処理
本シリーズは、超音波指向性音響技術を自ら研究・整理した自作の講義資料をブログ形式で再構成したものです。図版は当該資料から抜粋しています。
参考資料
- P. Kadlec, "Directional Loudspeaker Using a Parametric Array," Acta Polytechnica 46 (2006)：パラメトリックアレイスピーカーの構成と実測指向特性
- M. Yoneyama et al., "The audio spotlight: An application of nonlinear interaction of sound waves to a new type of loudspeaker design," JASA 73(5), 1532 (1983)：空気中での最初の実装と指向特性の測定
- "Constrained optimization of acoustic contrast for personal sound zones," Applied Acoustics 242, 111058 (2026)：一つの空間の中に個人聴取領域をつくる最新研究
- R. Plomp, "A Signal-to-Noise Ratio Model for the Speech-Reception Threshold," J. Speech Hear. Res. 29(2), 146 (1986)：背景騒音に対する信号余裕が音声認知に与える影響——本文の10dB余裕の根拠
- "Piezoelectric micromachined ultrasonic transducer array for micro audio directional speaker," IEEE ICMA (2013), 450：半導体プロセスによる超小型超音波配列
- H. E. Bass et al., "Atmospheric absorption of sound: Further developments," JASA 97(1), 680 (1995)：屋外の到達距離判断に用いる大気吸収係数——温湿度依存性を含む
- T. G. Leighton, "Are some people suffering as a result of increasing mass exposure of the public to ultrasound in air?," Proc. R. Soc. A 472, 20150624 (2016)：公共の場での超音波曝露の影響と既存勧告値の限界
- "Public Exposure to Airborne Ultrasound and Very High Frequency Sound," Acoustics Today 16(3), 17 (2020)：公共の場における超音波・超高周波音の曝露状況の整理
- "Exposure to High-Frequency Sound and Ultrasound in Public Places," Acoustics 1(4), 816 (2019)：公共空間の実測事例と個人差の問題
- US 5,889,870 — Acoustic heterodyne device and method：超音波搬送波で可聴音を得る方式の特許
- US 4,823,908 — Directional loudspeaker system：初期の指向性スピーカー構造の特許
- Sound from ultrasound — Wikipedia：超音波で可聴音をつくる技術全般
- Speech intelligibility — Wikipedia：騒音環境で音声明瞭度を左右する要因
