第4回で超音波とは何かを整理しました。今回の問いは一段だけ実戦的です——数ある音の中で、なぜよりによって超音波を使うのか。そしてその超音波は実際にどうやって作り出すのか。答えを知ると、指向性スピーカーの設計図が半分ほど読めるようになります。
理由1 — 直進性：波長が短いほど音は広がらない

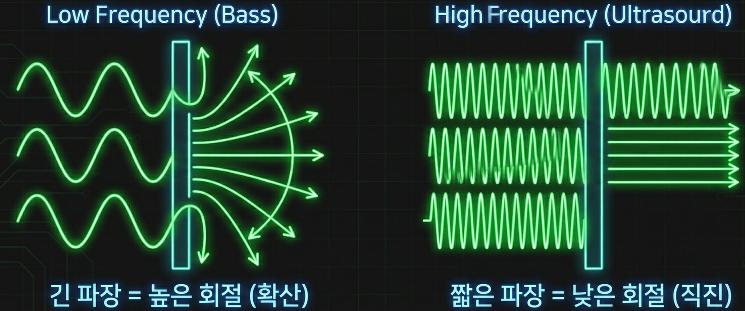

波は障害物や開口部に出会うと曲がって広がります（回折）。回折の程度は波長が決めます。数メートルの波長を持つ低音はスピーカーを出た途端に四方へ広がりますが、波長が数ミリメートルの超音波は回折が小さく、狭いビームで直進します。第1回の「音の懐中電灯」はこの物理から出てきます。
この言葉を数字に置き換えるとこうなります。直径Dの円形放射面が作る−3dBビーム幅は近似的にθ ≈ 59° × λ/Dです。ここで決定的なのはDでもλでもなく、両者の比です。同じ直径300mmのパネルを渡されても、どの周波数を流すかで結果はまるで変わります。
θ ≈ 59° × λ / D （円形一様放射面の−3dB半値幅の近似式）
300mmのパネルに500Hzを入れるとD/λは0.44にすぎず、ビームという言葉自体が成り立たず、事実上ほぼ無指向に広がります。同じパネルに5kHzを入れれば13.5°、20kHzなら3.4°、40kHzなら1.7°になります。片手で覆える板がレーザーポインタに近いビームを作り出すのです。波長を短くする以外にこの値を改善する方法がないという事実が、超音波を選ばせた第一の理由です。
理由2 — 大きさ：現実的な装置でビームが作れる

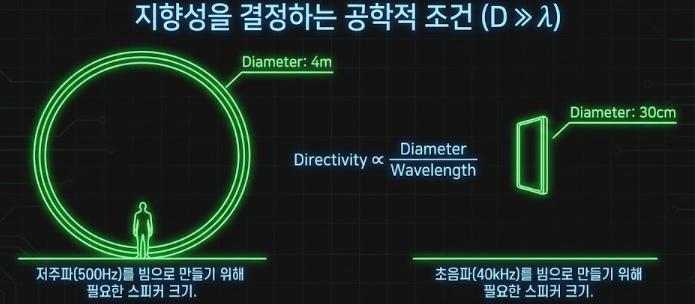

音をビームにするには、音源の大きさ（D）が波長（λ）より十分大きい必要があります（指向性 ∝ D/λ）。500Hzの低音をビームにするには直径4mの巨大なスピーカーが要りますが、波長の短い40kHzの超音波なら直径30cmのパネルで十分です。超音波を使った瞬間、「音のビーム」が机の上の機器の大きさまで下りてくるわけです。
この文を先ほどの式でひっくり返すと、設計の感覚がずっと鮮明になります。目標のビーム幅を決めて必要な口径を逆算するとD = 59° × λ / θです。二つの目標ビーム幅について計算すると次のようになります。
| 周波数 | 空気中の波長 | ビーム幅30°に必要な口径 | ビーム幅10°に必要な口径 |
|---|---|---|---|
| 100Hz | 3.43m | 6.75m | 20.2m |
| 500Hz | 686mm | 1.35m | 4.05m |
| 1kHz | 343mm | 0.68m | 2.03m |
| 4kHz | 85.8mm | 169mm | 506mm |
| 20kHz | 17.2mm | 34mm | 101mm |
| 40kHz | 8.6mm | 17mm | 51mm |
| 100kHz | 3.4mm | 7mm | 20mm |
表の上三行が可聴音では指向性スピーカーを作れない理由です。人の声の中身が集まっている500Hz付近で10°のビームを作るには、直径4mの放射面が必要になります。建物の外壁ならともかく、展示場の天井や事務机に載せられる代物ではありません。逆に40kHzでは直径51mmで同じ10°のビームが得られます。面積で言えば6,300倍小さい。実際の製品が直径30cm前後のパネルを使うのは、ビームをさらに狭めるためというより、後で扱う音圧と低域再生の余力を確保するために素子数を増やした結果に近いのです。
理由3 — 聞こえないからこそ道具になる
直進性と大きさだけを見ると、「可聴上限のすぐ下の16kHzもかなり短い波長なのに、なぜ駄目なのか」という疑問が残ります。ここで第三の理由が登場します。指向性スピーカーにおいて超音波は運搬手段であってコンテンツではありません。第2回で見たとおり、耳に届くべきなのは空気が自ら復調した可聴成分であり、搬送波そのものは最後まで聞こえないまま残らねばなりません。もし搬送波が聞こえてしまえば、聴取者には鋭い高音がずっと重なって聞こえることになり、技術そのものが成立しません。
だから搬送波は人が確実に聞き取れない帯域まで上がる必要があります。しかも第4回で触れたように可聴上限には個人差と年齢差が大きく、余裕なく20kHz付近を選べば一部の聴取者に聞こえる危険が残ります。搬送波を40kHz付近に置くことには可聴上限との安全余裕という理由がもう一つあるわけです。
副次的な効果も大きい。超音波帯は人が出す騒音がほとんどない静かな帯域であり、第4回の吸収の表のとおり数メートル進めば自ら消えていきます。そのため同じ搬送波を隣の区域でそのまま再利用しても互いに干渉しません。電波ならチャネル計画を立てるべき問題を、超音波では空気の吸収が勝手に解決してくれます。
代案はなかったのか — 音を集める別の方法
音を一方向に集めようとする試みは超音波以前にもありました。それぞれの方式が何を与え何を諦めるのかを比べると、パラメトリック方式の位置がはっきりします。
| 方式 | 原理 | 指向性が良くなる条件 | 限界 |
|---|---|---|---|
| 放物面反射板 | 反射面で音波を平行に整える | 反射面の直径 ≫ 波長 | 低域ほど反射面が巨大化。回折はそのまま残る |
| ラインアレイ | 縦一列の配置で垂直方向だけ狭める | アレイ長 ≫ 波長 | 水平は依然として広く広がる。左右の分離は不可 |
| 可聴フェーズドアレイ | 多数のスピーカーの位相差でビームを操舵 | アレイ全体の大きさ ≫ 波長 | 帯域が広く周波数ごとにビーム幅が変わる。低域は結局狭まらない |
| 超指向性マイクの逆転発想 | 音圧傾度を用いた差動放射 | 素子間隔 ≪ 波長 | 放射効率が急落し音圧の確保が難しい |
| パラメトリックアレイ | 超音波ビームの中で空気が可聴音を生成 | 搬送波の波長 ≪ 放射面の大きさ | 変換効率が低く低域が不足。歪みの管理が必要 |
前の四つの方式には共通点があります——いずれも可聴波長で勝負しようとしたことです。ですからλが大きいという根本条件から抜け出せず、装置を大きくする以外に答えがありませんでした。パラメトリック方式だけが盤面を変えます——ビームを作る波長と人が聞く波長を分離してしまうからです。ビームは8.6mmの波長で作り、音はメートル級の波長で聞く。これが第6回で扱う非線形音響の本当の意味です。

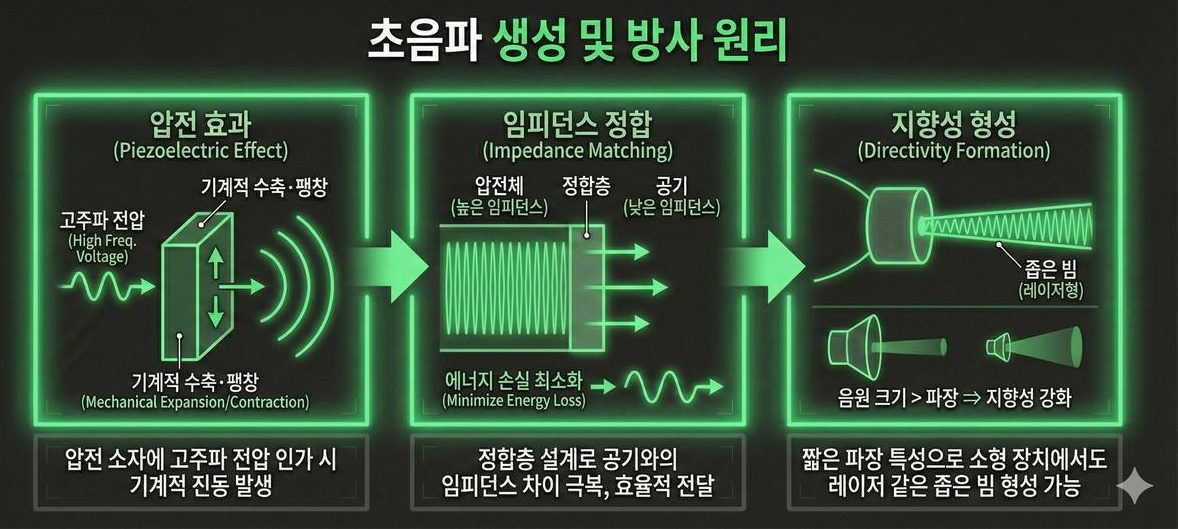

超音波はどう作るのか — 生成・放射の3段階
- 圧電効果（Piezoelectric Effect） — 圧電素子に高周波電圧をかけると、素子はその周波数で機械的な収縮・膨張を繰り返して振動します。電気信号が音に変わる心臓部です。
- インピーダンス整合（Impedance Matching） — 硬い圧電体と柔らかい空気はインピーダンス差が大きく、そのままではエネルギーの大部分が境界で反射されてしまいます。間に整合層を置いて損失を最小化します。
- 指向性形成（Directivity Formation） — 短い波長のおかげで小型の装置でも音源の大きさ > 波長という条件を満たし、レーザーのような狭いビームを作り出します。
2段階目がなぜそれほど難しいのかは、第4回のインピーダンス表がすでに語っています。圧電セラミックから空気へ直接放射すればエネルギーの0.005%（−43dB）しか越えていきません。理想的な1/4波長整合層のインピーダンスは二つの媒質の幾何平均であり、その層の厚さは層内部の音速 ÷ 周波数 ÷ 4で決まります。40kHzなら音速500m/sの低密度材料で3.1mm、1,000m/sなら6.3mmです。つまり整合層の設計は材料のインピーダンスと厚さを同時に合わせる問題であり、二つの条件をともに満たす材料が乏しいことが空気結合超音波の古くからの難題です。
1段階目の圧電効果は第9回で、素子設計は第10回で別途深く扱います。
変換方式の系譜 — 圧電・磁歪・静電
電気を機械振動に変える方法は圧電だけではありません。超音波100年あまりの歴史で実際に使われた変換方式は大きく四つです。
| 方式 | 物理 | 強み | 弱み | 主な用途 |
|---|---|---|---|---|
| 圧電型 | 電場 → 結晶格子の変形 | 効率が高く高周波まで動作。小型化が容易 | セラミックが硬く空気との整合が難しい。温度・電圧に依存 | 空気中センサ、指向性スピーカー、診断用プローブ |
| 磁歪型 | 磁場 → 強磁性体の変形 | 大きな力と高いパワー密度。機械的に頑丈 | 駆動コイル・磁気回路が大きく損失も大きい。高周波に不利 | 高出力の水中音源、超音波加工・溶着 |
| 静電（容量）型 | 電極間の静電力で薄い膜を駆動 | 膜が軽く空気との整合に有利。広帯域 | 高電圧バイアスが必要で音圧が低い | 空気結合計測、微細加工素子 |
| 電磁（動電）型 | 磁場中の導体に流れる電流の力 | 構造が単純で低周波に有利 | 質量が大きく数十kHz以上で効率が急落 | 可聴スピーカー、低周波音源 |
なぜ圧電セラミックが標準になったのか
初期のソナーは天然水晶と磁歪金属を使いました。流れを変えたのは1950年代に登場したジルコン・チタン酸鉛系の圧電セラミックです。この系列は焼結で望む形状を作れ、分極処理で圧電性を与えられ、組成を調整して特性を設計できました。天然結晶を切り出して使っていた時代と比べると、材料を設計変数に引き込んだことが決定的でした。
ただしセラミックの勝利には代償が伴います。第4回の表で見たとおり圧電セラミックのインピーダンスは3.30 × 10⁷ Raylで、空気の8万倍に達します。空気と直に出会った瞬間に43dBが消えるので、空気結合超音波では整合層・共振構造・ホーンといった補助装置が素子そのものと同じくらい重要になります。逆に静電型の素子は膜が軽く空気との整合が生まれつき有利ですが、大きな音圧を出しにくい。効率が高い側は空気と合わず、空気と合う側は力が弱い — この交換関係がトランスデューサ設計の出発点です。
140年の歴史 — 探知から制御へ

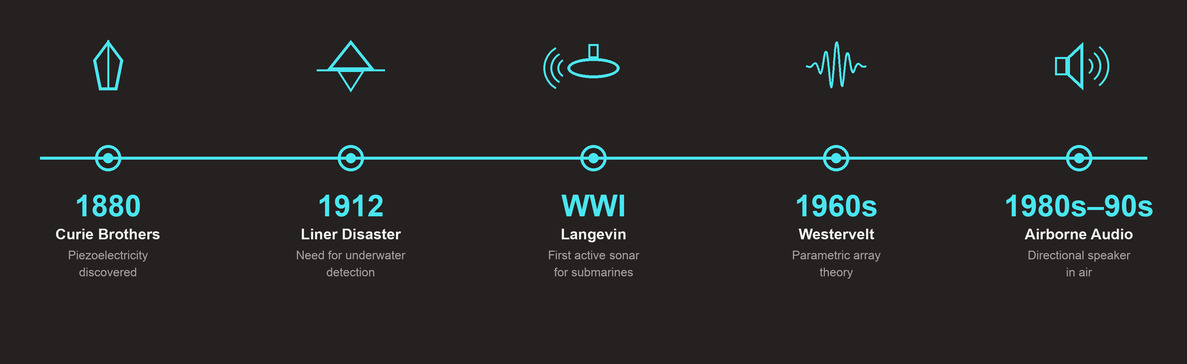

1880年にキュリー兄弟が圧電効果を発見し、1912年に北大西洋で起きた大型客船の沈没事故が水中探知技術の必要性を突きつけました。第一次大戦中にフランスの物理学者ランジュバン（Langevin）が潜水艦探知のために最初のソナーを作り、現代の超音波工学が始まります。1960年代にWesterveltがパラメトリックアレイ理論を打ち立て、1990年代後半にはこれを空気中のオーディオ再生に本格的に適用する研究が続き、今日の指向性スピーカーが生まれました。流れの核心は一行です——見えないものを「探知」していた技術が、音を「制御」する技術へと進化した。
この流れをもう少し細かく見ると、超音波工学が三度の飛躍を経てきたことが見えてきます。
- 1回目 — 発信手段の確保（1880~1950年代）。圧電効果の発見と圧電セラミックの登場によって、望む周波数の超音波を望む強さで作れるようになりました。ここまでの超音波は「送って受け取る」探知の道具でした。
- 2回目 — 理論の確保（1960年代）。強い超音波ビームが自分自身の中で新しい周波数を作り出すことが理論として整理されます。1963年のパラメトリックアレイ理論がその出発点で、1965年には超音波ビームが作り出す低周波成分が包絡線の二乗の2階微分に比例するという自己復調の関係が示されます（第2回ですでに出会ったあの式です）。
- 3回目 — 空気への移植（1980年代以降）。理論が出てからも20年近く、パラメトリックアレイは水中の話でした。空気中で実際に可聴音を作り出した報告が1983年に出たことで、今日の指向性スピーカーへつながる系譜が始まります。1990年代後半には変調方式や素子配列を改良した特許が相次いで出願され、実用化の段階へ移りました。
なぜ水中が先だったのかは、第2回で見た非線形係数の話で説明できます。水は非線形係数そのものが空気より大きく減衰もはるかに小さいので、相互作用距離を長く確保できます。逆に空気はρc³が小さいため同じ音圧ではるかに大きな歪みを作りますが、代わりに減衰が大きく相互作用区間が短い。この二つの性質の綱引きが第6・7回の主題です。
応用地図 — 超音波が働く場所
同じ物理が分野ごとに違う顔で働いています。
- 医療・美容 — 診断画像（2MHz以上の高周波で高い分解能）、高強度集束超音波（HIFU）を用いた非侵襲治療、肌のリフティング。
- 産業・安全 — 航空機部品やパイプラインの非破壊検査（NDT）、キャビテーション気泡を用いた超音波洗浄、ドップラー効果に基づく流量測定。

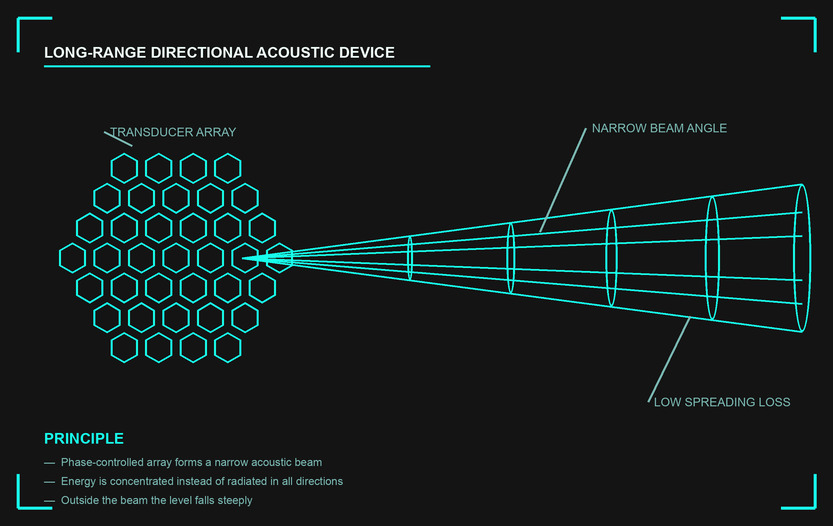

- 軍事・保安 — 潜水艦を探すソナー、遠方まで警告放送を届ける長距離指向性拡声装置、特定の位置の侵入者にだけ聞こえる区域保安放送。
応用ごとに周波数が分かれる理由
各分野が選んだ周波数は好みではなく、媒質と目標分解能が強制した結果です。媒質ごとの音速で波長を計算して並べると、規則が一目で見えます。
| 応用 | 代表的な周波数 | 媒質 | その媒質での波長 | 利用する物理 |
|---|---|---|---|---|
| 指向性スピーカー | 40kHz | 空気 | 8.6mm | 非線形自己復調 + 回折の抑制 |
| 距離センサ | 40kHz | 空気 | 8.6mm | 往復の飛行時間（1mあたり5.83ms） |
| 超音波洗浄 | 20~100kHz | 水・洗浄液 | 37mm（40kHz） | キャビテーション気泡の生成と崩壊 |
| 金属の非破壊検査 | 1~10MHz | 鋼・アルミニウム | 1.18mm（鋼、5MHz） | 欠陥境界での反射 |
| 腹部の診断画像 | 2~5MHz | 人体軟部組織 | 0.31mm（5MHz） | 組織インピーダンス差の後方散乱 |
| 表層・眼科の画像 | 20MHz以上 | 人体軟部組織 | 0.077mm（20MHz） | 同上（浅い深さに限定） |
| 集束治療（HIFU） | 0.5~5MHz | 人体軟部組織 | 0.31~3.1mm | 焦点での熱の蓄積・機械的作用 |
表を貫く原理は、第4回で確認した二つの文の組み合わせです。分解能は波長に縛られ、到達距離は吸収に縛られます。だから画像は波長を縮める方向、すなわち周波数を上げる方向へ押し進め、その代わり深さを諦めます。浅いところだけを見る表層画像が20MHzを使い、深い腹部が2~5MHzにとどまる理由です。逆に空気中の応用は吸収の壁にぶつかり、数十kHz以下に下りてくるほかありません。洗浄はさらに別の方向です——細かさではなく気泡を育てることが目的なので、むしろ周波数を下げて気泡が成長する時間を稼ぎます。
そしてこの地図で最も新しい領域が、まさに私たちの主題である指向性スピーカーです。次回はシリーズの心臓であるパラメトリックアレイ（PAA）——「空気がスピーカーになる」非線形音響の世界に入ります。
よくある誤解と限界
- 「超音波を使えば音が遠くまで届く」 — 逆です。第4回の吸収の表のとおり40kHzは1mごとに1.3dBずつ消えていきます。指向性スピーカーが遠くまで聞こえるように感じられるのは、エネルギーが狭い角度に集まっていて広がり損失が小さいからであり、吸収が小さいからではありません。二つの損失は別物で、超音波は前者で得をし後者で損をします。
- 「圧電素子を大きくすれば出力もその分大きくなる」 — 放射面積が大きくなれば音響出力は増えますが、空気とのインピーダンス格差はそのままです。整合構造なしに面積だけ増やせば捨てる熱も一緒に増えます。素子数を増やす設計は、出力だけでなく発熱と駆動回路の負担を同時に増やす決定です。
- 「磁歪方式は力が強いのでスピーカーにも良い」 — 磁歪型は大きな力を出せますが、磁気回路の質量と損失のため数十kHzでは効率が急激に悪化します。力が要る低周波・高出力の応用の材料であって、空気中の数十kHzビームの材料ではありません。
- 「聞こえないのだからどんな強さで使ってもよい」 — 第4回で触れたとおり、空気伝搬超音波の曝露勧告は根拠となる人体研究が乏しいと指摘されています。聞こえないということは影響がないという意味ではなく、警告音がないという意味に近い。設置距離と出力は併せて決めるべきです。
まとめ
超音波を使う理由は三重です。波長が短く回折が抑えられ（直進性）、そのおかげで現実的な大きさの装置でビームが作れ（大きさ）、人に聞こえないので運搬手段としてだけ残ることができます（透明性）。三つ目が特に重要です——指向性スピーカーにおいて超音波は聞かせるための音ではなく、音を配達する器だからです。
その超音波を作る仕事は、電気を振動に変え（圧電）、その振動を空気へ渡し（整合）、短い波長でビームを立てる（指向）という三段階から成ります。二段階目に43dBがかかっているという事実がこの技術の効率を規定しており、その壁を越える方法がトランスデューサ設計のすべてと言っても過言ではありません。次回は、そうして放たれた超音波が空気の中で自ら音を作り出す過程を扱います。
シリーズ案内
「指向性スピーカーの科学」は以下の順で続きます。
- 指向性スピーカーとは何か——音の懐中電灯
- 聞こえない音に音を載せる——動作原理の第一歩
- 指向性スピーカーの活用事例——展示・安全・リテール・オフィス
- 超音波とは何か——定義・種類・伝搬特性
- なぜ超音波なのか——生成原理と応用地図（今回）
- 以降：パラメトリックアレイ（PAA）、ビームフォーミング、圧電トランスデューサ、ナイキスト、変調、信号処理
本シリーズは、超音波指向性音響技術を自ら研究・整理した自作の講義資料をブログ形式で再構成したものです。図版は当該資料から抜粋しました。
参考資料
- B. Jaffe, R. S. Roth & S. Marzullo, "Piezoelectric Properties of Lead Zirconate-Lead Titanate Solid-Solution Ceramics," J. Appl. Phys. 25(6), 809 (1954)：ジルコン・チタン酸鉛系圧電セラミックの特性を報告した原論文——本文「材料を設計変数に引き込んだ」という記述の根拠
- "Magnetostrictive ultrasonic transducer," Ultrasonics 10(6), 287 (1972)：磁歪型トランスデューサの構造と特性——変換方式比較表の磁歪項の根拠
- "Advances in air-coupled ultrasonic transducers," Nondestructive Testing and Evaluation 12(3), 155 (1995)：空気結合超音波のインピーダンス難題と整合・静電型素子のアプローチ——本文3段階のうち2段階目の根拠
- T. E. Gómez Álvarez-Arenas, "Acoustic impedance matching of piezoelectric transducers to the air," IEEE TUFFC 51(5), 624 (2004)：圧電体–空気の整合層のインピーダンス・厚さ設計——本文1/4波長整合層計算の根拠
- P. J. Westervelt, "Parametric Acoustic Array," JASA 35(4), 535 (1963)：パラメトリックアレイ理論の原典——歴史の節の「2回目の飛躍」
- H. O. Berktay, "Possible exploitation of non-linear acoustics in underwater transmitting applications," J. Sound Vib. 2(4), 435 (1965)：自己復調が包絡線の二乗の2階微分に比例するという関係
- M. Yoneyama et al., "The audio spotlight: An application of nonlinear interaction of sound waves to a new type of loudspeaker design," JASA 73(5), 1532 (1983)：空気中のパラメトリックアレイで可聴音を作った最初の報告——「3回目の飛躍」
- US 5,889,870 — Acoustic heterodyne device and method (1999)：1990年代後半の変調・駆動方式を改良した特許
- V. S. Dogra, M. Zhang & S. Bhatt, "High-Intensity Focused Ultrasound (HIFU) Therapy Applications," Ultrasound Clinics 4(3), 307 (2009)：HIFUの使用周波数帯と作用機序——応用地図の表の根拠
- H. E. Bass et al., "Atmospheric absorption of sound: Further developments," JASA 97(1), 680 (1995)：本文で引用した空気吸収の数値（40kHz 1.3dB/m）の計算式の原典
