지향성 스피커의 과학 #05 — 왜 초음파인가: 생성 원리와 응용 지도

4편에서 초음파가 무엇인지 정리했습니다. 이번 편의 질문은 한 단계 실전적입니다 — 수많은 소리 중에 왜 하필 초음파를 쓰는가? 그리고 그 초음파는 실제로 어떻게 만들어내는가? 답을 알고 나면 지향성 스피커의 설계도가 절반쯤 읽히기 시작합니다.

이유 1 — 직진성: 파장이 짧을수록 소리는 퍼지지 않는다

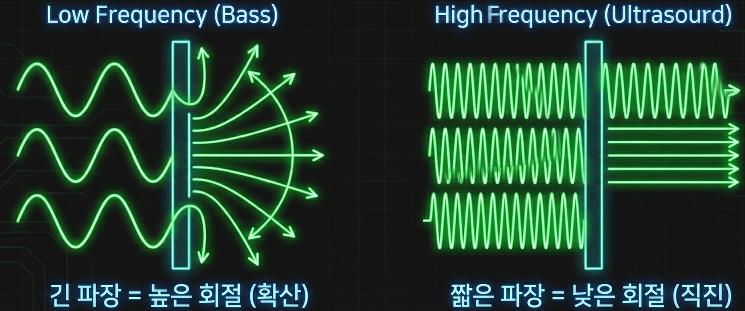

파동은 장애물이나 개구부를 만나면 휘어져 퍼집니다(회절). 회절의 정도는 파장이 결정합니다. 수 미터짜리 파장을 가진 저음은 스피커를 나서자마자 사방으로 퍼지지만, 파장 수 밀리미터의 초음파는 회절이 작아 좁은 빔으로 직진합니다. 1편의 '소리의 손전등'은 이 물리에서 나옵니다.

이 말을 숫자로 바꾸면 이렇습니다. 지름 D인 원형 방사면이 만드는 −3dB 빔폭은 근사적으로 θ ≈ 59° × λ/D입니다. 여기서 결정적인 것은 D도 λ도 아니라 둘의 비입니다. 같은 지름 300mm 패널을 쥐어 줘도 어떤 주파수를 흘려보내느냐에 따라 결과가 완전히 달라집니다.

θ ≈ 59° × λ / D　(원형 균일 방사면의 −3dB 반치폭 근사)

300mm 패널에 500Hz를 넣으면 D/λ가 0.44에 불과해 빔이라는 말 자체가 성립하지 않고 사실상 무지향에 가깝게 퍼집니다. 같은 패널에 5kHz를 넣으면 13.5°, 20kHz면 3.4°, 40kHz면 1.7°가 됩니다. 손 하나로 가릴 수 있는 판이 레이저 포인터에 가까운 빔을 만들어내는 것입니다. 파장을 짧게 만드는 것 말고는 이 값을 개선할 방법이 없다는 사실이 초음파를 선택하게 만든 첫 번째 이유입니다.

이유 2 — 크기: 현실적인 장치로 빔을 만들 수 있다

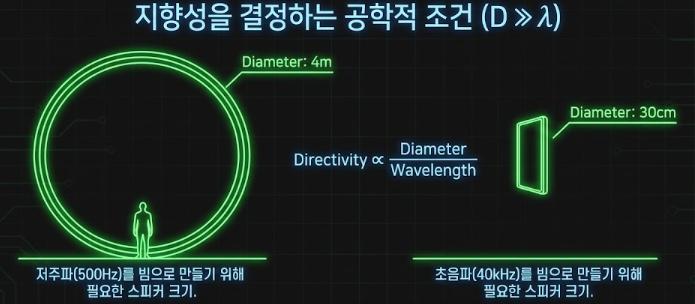

소리를 빔으로 만들려면 음원의 크기(D)가 파장(λ)보다 충분히 커야 합니다(지향성 ∝ D/λ). 500Hz 저음을 빔으로 만들려면 지름 4m짜리 거대한 스피커가 필요하지만, 파장이 짧은 40kHz 초음파라면 지름 30cm 패널로 충분합니다. 초음파를 쓰는 순간 '소리 빔'이 책상 위 기기의 크기로 내려오는 것입니다.

이 문장을 앞의 식으로 뒤집어 보면 설계 감각이 훨씬 또렷해집니다. 목표 빔폭을 정해 놓고 필요한 구경을 역산하면 D = 59° × λ / θ입니다. 두 가지 목표 빔폭에 대해 계산하면 다음과 같습니다.

주파수	공기 중 파장	빔폭 30°에 필요한 구경	빔폭 10°에 필요한 구경
100Hz	3.43m	6.75m	20.2m
500Hz	686mm	1.35m	4.05m
1kHz	343mm	0.68m	2.03m
4kHz	85.8mm	169mm	506mm
20kHz	17.2mm	34mm	101mm
40kHz	8.6mm	17mm	51mm
100kHz	3.4mm	7mm	20mm

표의 위쪽 세 줄이 가청음으로는 지향성 스피커를 만들 수 없는 이유입니다. 사람 목소리의 알맹이가 모여 있는 500Hz 부근에서 10° 빔을 만들려면 지름 4m짜리 방사면이 필요합니다. 건물 외벽이라면 몰라도 전시장 천장이나 사무실 책상에 올릴 수 있는 물건이 아닙니다. 반대로 40kHz에서는 지름 51mm면 같은 10° 빔이 나옵니다. 면적으로 따지면 6,300배 작습니다. 실제 제품이 지름 30cm 안팎의 패널을 쓰는 것은 빔을 더 좁히려는 것이 아니라, 뒤에서 다룰 음압과 저역 재생 여력을 확보하기 위해 소자 수를 늘린 결과에 가깝습니다.

이유 3 — 들리지 않아야 도구가 된다

직진성과 크기만 놓고 보면 "가청 상한 바로 아래인 16kHz도 꽤 짧은 파장인데 왜 안 되는가"라는 질문이 남습니다. 여기서 세 번째 이유가 등장합니다. 지향성 스피커에서 초음파는 운반 수단이지 콘텐츠가 아닙니다. 2편에서 본 것처럼 귀에 도착해야 하는 것은 공기가 스스로 복조해 낸 가청 성분이고, 반송파 자체는 끝까지 들리지 않은 채로 남아야 합니다. 만약 반송파가 들린다면 청취자에게는 날카로운 고음이 계속 겹쳐 들리게 되어 기술 자체가 성립하지 않습니다.

그래서 반송파는 사람이 확실히 듣지 못하는 대역까지 올라가야 합니다. 게다가 4편에서 언급했듯 가청 상한에는 개인차와 연령차가 커서, 여유 없이 20kHz 언저리를 고르면 일부 청취자에게 들릴 위험이 남습니다. 반송파를 40kHz 부근에 두는 데에는 가청 상한과의 안전 여유라는 이유가 하나 더 있는 셈입니다.

부수 효과도 큽니다. 초음파 대역은 사람이 만드는 소음이 거의 없는 조용한 대역이고, 4편의 흡수 표대로 몇 미터만 지나면 스스로 사라집니다. 그래서 같은 반송파를 옆 구역에서 그대로 재사용해도 서로 간섭하지 않습니다. 전파였다면 채널 계획을 세워야 할 문제가, 초음파에서는 공기의 흡수가 알아서 해결해 줍니다.

대안은 없었나 — 소리를 모으는 다른 방법들

소리를 한 방향으로 모으려는 시도는 초음파 이전에도 있었습니다. 각 방식이 무엇을 주고 무엇을 포기하는지 비교하면 파라메트릭 방식의 위치가 분명해집니다.

방식	원리	지향성이 좋아지는 조건	한계
포물면 반사판	반사면으로 음파를 평행하게 정렬	반사면 지름 ≫ 파장	저역일수록 반사면이 거대해짐. 회절은 그대로 남음
라인 어레이	일렬 배치로 수직 방향만 좁힘	배열 길이 ≫ 파장	수평은 여전히 넓게 퍼짐. 좌우 분리 불가
가청 위상 배열	다수 스피커의 위상차로 빔 조향	배열 전체 크기 ≫ 파장	대역이 넓어 주파수마다 빔폭이 달라짐. 저역은 결국 안 좁혀짐
초지향 마이크의 역발상	음압 경도를 이용한 차동 방사	소자 간격 ≪ 파장	방사 효율이 급격히 낮아져 음압 확보가 어려움
파라메트릭 어레이	초음파 빔 안에서 공기가 가청음을 생성	반송파 파장 ≪ 방사면 크기	변환 효율이 낮고 저역이 부족. 왜곡 관리가 필요

앞의 네 방식은 모두 가청 파장으로 승부하려 했다는 공통점을 가집니다. 그러니 λ가 크다는 근본 조건을 벗어나지 못하고, 장치를 키우는 것 말고는 답이 없었습니다. 파라메트릭 방식만이 판을 바꿉니다 — 빔을 만드는 파장과 사람이 듣는 파장을 분리해 버리기 때문입니다. 빔은 8.6mm 파장으로 만들고, 소리는 미터급 파장으로 듣습니다. 이것이 6편에서 다룰 비선형 음향의 진짜 의미입니다.

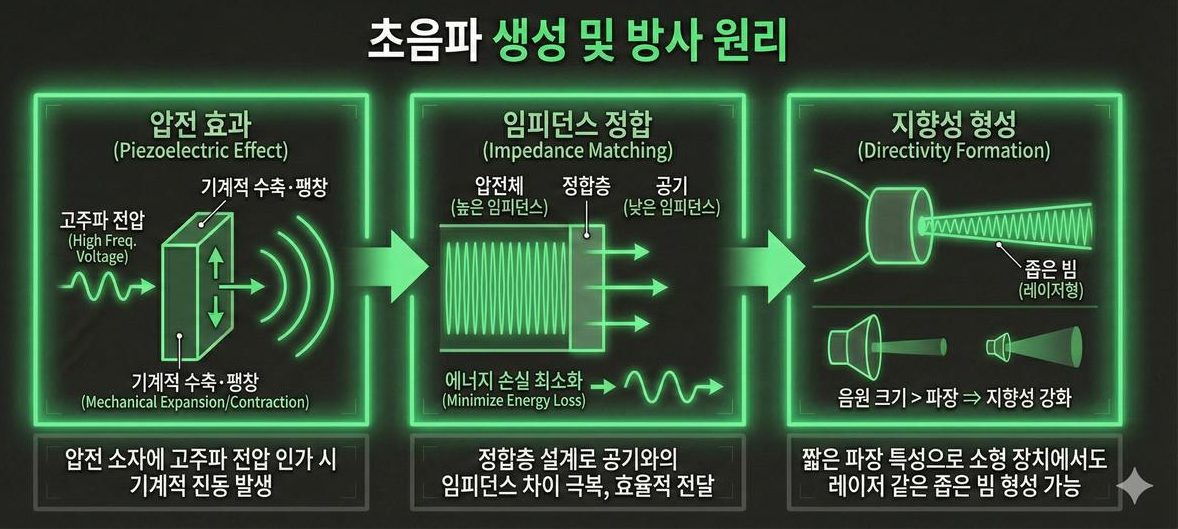

초음파는 어떻게 만드는가 — 생성·방사의 3단계

1. 압전 효과(Piezoelectric Effect) — 압전 소자에 고주파 전압을 걸면 소자가 그 주파수로 기계적 수축·팽창을 반복하며 진동합니다. 전기 신호가 소리로 바뀌는 심장부입니다.
2. 임피던스 정합(Impedance Matching) — 단단한 압전체와 부드러운 공기는 임피던스 차이가 커서, 그대로 두면 에너지 대부분이 경계에서 반사되어 버립니다. 중간에 정합층을 두어 손실을 최소화합니다.
3. 지향성 형성(Directivity Formation) — 짧은 파장 덕분에 소형 장치로도 음원 크기 > 파장 조건을 만족시켜, 레이저 같은 좁은 빔을 만들어냅니다.

2단계가 왜 그렇게 어려운지는 4편의 임피던스 표가 이미 말해 줍니다. 압전 세라믹에서 공기로 직접 방사하면 에너지의 0.005%(−43dB)만 넘어갑니다. 이상적인 1/4파장 정합층의 임피던스는 두 매질의 기하평균이고, 그 층의 두께는 층 내부 음속 ÷ 주파수 ÷ 4로 정해집니다. 40kHz라면 음속 500m/s짜리 저밀도 재료로 3.1mm, 1,000m/s짜리라면 6.3mm입니다. 즉 정합층 설계는 재료의 임피던스와 두께를 동시에 맞추는 문제이고, 두 조건을 함께 만족하는 재료가 드물다는 것이 공기 결합 초음파의 오래된 난제입니다.

1단계의 압전 효과는 9편에서, 소자 설계는 10편에서 따로 깊게 다룹니다.

변환 방식의 계보 — 압전·자왜·정전

전기를 기계 진동으로 바꾸는 방법은 압전만 있는 것이 아닙니다. 초음파 100여 년의 역사에서 실제로 쓰인 변환 방식은 크게 넷입니다.

방식	물리	강점	약점	주 사용처
압전형	전기장 → 결정 격자의 변형	효율이 높고 고주파까지 동작. 소형화 용이	세라믹이 단단해 공기와 정합이 어려움. 온도·전압 의존	공기 중 센서, 지향성 스피커, 진단 탐촉자
자왜형	자기장 → 강자성체의 변형	큰 힘과 높은 파워 밀도. 기계적으로 견고	구동 코일·자기 회로가 커지고 손실이 큼. 고주파에 불리	고출력 수중 음원, 초음파 가공·용착
정전(용량)형	전극 간 정전기력으로 얇은 막을 구동	막이 가벼워 공기와의 정합이 유리. 광대역	고전압 바이어스가 필요하고 음압이 낮음	공기 결합 계측, 미세가공 소자
전자기형	자기장 속 도체에 흐르는 전류의 힘	구조가 단순하고 저주파에서 유리	질량이 커 수십 kHz 이상에서 효율 급감	가청 스피커, 저주파 음원

왜 압전 세라믹이 표준이 되었나

초기 소나는 자연 수정과 자왜 금속을 썼습니다. 판도를 바꾼 것은 1950년대에 등장한 지르콘·티탄산납계 압전 세라믹입니다. 이 계열은 소결로 원하는 형상을 만들 수 있고, 분극 처리로 압전성을 부여할 수 있으며, 조성을 조절해 특성을 설계할 수 있었습니다. 자연 결정을 잘라 쓰던 시대와 비교하면 재료를 설계 변수로 끌어들인 것이 결정적이었습니다.

다만 세라믹의 승리에는 대가가 따라옵니다. 4편의 표에서 본 대로 압전 세라믹의 임피던스는 3.30 × 10⁷ Rayl로 공기의 8만 배에 달합니다. 공기와 직접 만나는 순간 −43dB이 사라지므로, 공기 결합 초음파에서는 정합층·공진 구조·혼(horn) 같은 보조 장치가 소자 자체만큼 중요해집니다. 반대로 정전형 소자는 막이 가벼워 공기와의 정합이 태생적으로 유리하지만 음압을 크게 내기 어렵습니다. 효율이 높은 쪽은 공기와 안 맞고, 공기와 잘 맞는 쪽은 힘이 약하다 — 이 교환 관계가 트랜스듀서 설계의 출발점입니다.

140년의 역사 — 탐지에서 제어로

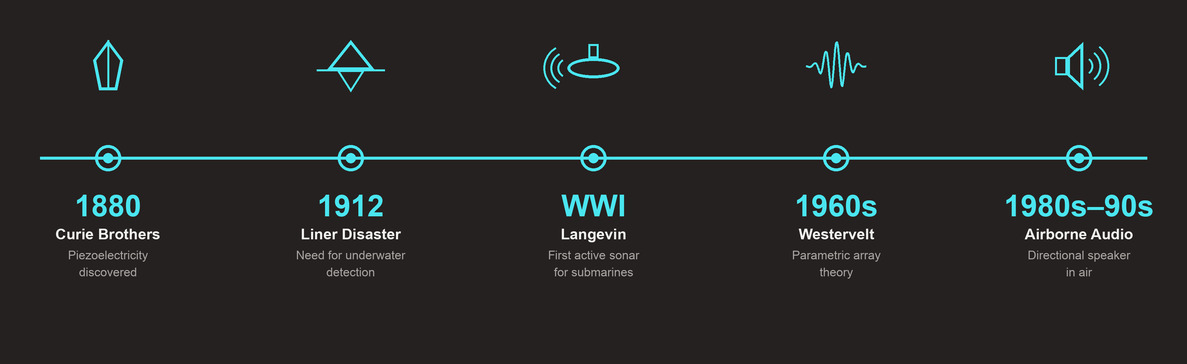

1880년 퀴리 형제가 압전 효과를 발견했고, 1912년 북대서양에서 일어난 대형 여객선 침몰 사고가 수중 탐지 기술의 필요를 일깨웠습니다. 1차 대전 중 프랑스 물리학자 랑주뱅(Langevin)이 잠수함 탐지를 위해 최초의 소나(Sonar)를 만들며 현대 초음파 공학이 시작됩니다. 1960년대 Westervelt가 파라메트릭 어레이 이론을 세웠고, 1990년대 후반 이를 공기 중 오디오 재생에 본격 적용한 연구가 이어지며 오늘의 지향성 스피커가 태어났습니다. 흐름의 핵심은 한 줄입니다 — 보이지 않는 것을 '탐지'하던 기술이, 소리를 '제어'하는 기술로 진화했다.

이 흐름을 좀 더 촘촘히 보면 초음파 공학이 세 번의 도약을 거쳤다는 것이 드러납니다.

• 1차 — 발신 수단의 확보(1880~1950년대). 압전 효과의 발견과 압전 세라믹의 등장으로, 원하는 주파수의 초음파를 원하는 세기로 만들 수 있게 되었습니다. 이때까지 초음파는 '보내고 되받는' 탐지 도구였습니다.
• 2차 — 이론의 확보(1960년대). 강한 초음파 빔이 자기 자신 안에서 새로운 주파수를 만들어 낸다는 것이 이론으로 정리됩니다. 1963년의 파라메트릭 어레이 이론이 그 출발점이고, 1965년에는 초음파 빔이 만들어 내는 저주파 성분이 포락선 제곱의 2차 미분에 비례한다는 자기복조 관계가 제시됩니다(2편에서 이미 만난 그 식입니다).
• 3차 — 공기로의 이식(1980년대 이후). 이론이 나온 뒤로도 20년 가까이 파라메트릭 어레이는 물속 이야기였습니다. 공기 중에서 실제로 가청음을 만들어 낸 보고가 1983년에 나오면서 오늘날의 지향성 스피커로 이어지는 계보가 시작됩니다. 1990년대 후반에는 변조 방식과 소자 배열을 개량한 특허들이 잇따라 출원되며 상용화 단계로 넘어갑니다.

왜 물속이 먼저였는지는 2편에서 본 비선형 계수 이야기로 설명됩니다. 물은 비선형 계수 자체가 공기보다 크고 감쇠가 훨씬 작아 상호작용 거리가 길게 확보됩니다. 반대로 공기는 ρc³이 작아 같은 음압으로 훨씬 큰 왜곡을 만들지만 대신 감쇠가 커서 상호작용 구간이 짧습니다. 이 두 성질의 줄다리기가 6·7편의 주제입니다.

응용 지도 — 초음파가 일하는 곳

같은 물리가 분야마다 다른 얼굴로 일합니다.

• 의료·미용 — 진단 영상(2MHz 이상 고주파로 높은 해상도), 고강도 집속 초음파(HIFU)를 이용한 비침습 치료, 피부 리프팅.
• 산업·안전 — 항공기 부품·파이프라인의 비파괴 검사(NDT), 캐비테이션 기포를 이용한 초음파 세정, 도플러 효과 기반 유량 측정.

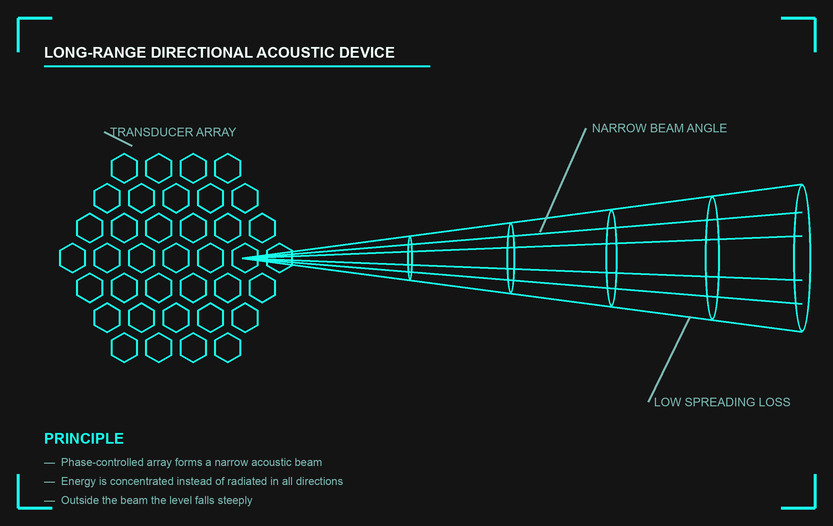

• 군사·보안 — 잠수함을 찾는 소나, 먼 거리까지 경고 방송을 보내는 장거리 지향성 확성 장치, 특정 위치의 침입자에게만 들리는 구역 보안 방송.

응용마다 주파수가 갈리는 이유

각 분야가 고른 주파수는 취향이 아니라 매질과 목표 분해능이 강제한 결과입니다. 매질별 음속으로 파장을 계산해 나란히 놓으면 규칙이 한눈에 보입니다.

응용	대표 주파수	매질	그 매질에서의 파장	이용하는 물리
지향성 스피커	40kHz	공기	8.6mm	비선형 자기복조 + 회절 억제
거리 센서	40kHz	공기	8.6mm	왕복 비행 시간(1m당 5.83ms)
초음파 세정	20~100kHz	물·세정액	37mm (40kHz)	캐비테이션 기포의 생성·붕괴
금속 비파괴 검사	1~10MHz	강·알루미늄	1.18mm (강, 5MHz)	결함 경계에서의 반사
복부 진단 영상	2~5MHz	인체 연부조직	0.31mm (5MHz)	조직 임피던스 차의 후방 산란
표층·안과 영상	20MHz 이상	인체 연부조직	0.077mm (20MHz)	동일 (얕은 깊이 한정)
집속 치료(HIFU)	0.5~5MHz	인체 연부조직	0.31~3.1mm	초점에서의 열 축적·기계적 작용

표를 관통하는 원리는 4편에서 확인한 두 문장의 결합입니다. 분해능은 파장에 묶이고, 도달 거리는 흡수에 묶입니다. 그래서 영상은 파장을 줄이는 방향으로, 즉 주파수를 올리는 방향으로 밀어붙이되 깊이를 포기합니다. 얕은 곳만 보는 표층 영상이 20MHz를 쓰고 깊은 복부가 2~5MHz에 머무는 이유입니다. 반대로 공기 중 응용은 흡수 벽에 부딪혀 수십 kHz 아래로 내려올 수밖에 없습니다. 세정은 방향이 또 다릅니다 — 세밀함이 아니라 기포를 키우는 것이 목적이라, 오히려 주파수를 낮춰 기포가 성장할 시간을 벌어 줍니다.

그리고 이 지도의 가장 새로운 영역이 바로 우리의 주제, 지향성 스피커입니다. 다음 편에서는 시리즈의 심장인 파라메트릭 어레이(PAA) — '공기가 스피커가 되는' 비선형 음향의 세계로 들어갑니다.

흔한 오해와 한계

• "초음파를 쓰면 소리가 멀리 간다" — 반대입니다. 4편의 흡수 표대로 40kHz는 1m마다 1.3dB씩 사라집니다. 지향성 스피커가 멀리 들리는 것처럼 느껴지는 이유는 에너지가 좁은 각도에 모여 있어 퍼짐 손실이 작기 때문이지, 흡수가 작아서가 아닙니다. 두 손실은 별개이고, 초음파는 앞쪽에서 이득을 보고 뒤쪽에서 손해를 봅니다.
• "압전 소자를 크게 만들면 출력이 그만큼 커진다" — 방사 면적이 커지면 음향 출력은 늘지만, 공기와의 임피던스 격차는 그대로입니다. 정합 구조 없이 면적만 키우면 버리는 열도 함께 커집니다. 소자 수를 늘리는 설계는 출력뿐 아니라 발열과 구동 회로 부담을 동시에 늘리는 결정입니다.
• "자왜 방식이 힘이 세니 스피커에도 좋다" — 자왜형은 큰 힘을 낼 수 있지만 자기 회로의 질량과 손실 때문에 수십 kHz에서 효율이 급격히 나빠집니다. 힘이 필요한 저주파 고출력 응용의 재료이지, 공기 중 수십 kHz 빔의 재료는 아닙니다.
• "들리지 않으니 아무 세기로나 써도 된다" — 4편에서 짚었듯 공기 전파 초음파의 노출 권고는 근거가 되는 인체 연구가 빈약하다는 지적을 받고 있습니다. 들리지 않는다는 것은 영향이 없다는 뜻이 아니라 경고음이 없다는 뜻에 가깝습니다. 설치 거리와 출력은 함께 결정해야 합니다.

정리

초음파를 쓰는 이유는 세 겹입니다. 파장이 짧아 회절이 억제되고(직진성), 그 덕에 현실적인 크기의 장치로 빔이 만들어지며(크기), 사람에게 들리지 않아 운반 수단으로만 남을 수 있습니다(투명성). 세 번째 이유가 특히 중요합니다 — 지향성 스피커에서 초음파는 들려주기 위한 소리가 아니라 소리를 배달하는 그릇이기 때문입니다.

그 초음파를 만드는 일은 전기를 진동으로 바꾸고(압전), 그 진동을 공기로 넘기고(정합), 짧은 파장으로 빔을 세우는(지향) 세 단계로 이루어집니다. 두 번째 단계에서 −43dB이 걸려 있다는 사실이 이 기술의 효율을 규정하고, 그 벽을 넘는 방법이 트랜스듀서 설계의 전부라고 해도 지나치지 않습니다. 다음 편에서는 그렇게 쏘아 보낸 초음파가 공기 안에서 스스로 소리를 만들어 내는 과정을 다룹니다.

시리즈 안내

「지향성 스피커의 과학」은 아래 순서로 이어집니다.

1. 지향성 스피커란 무엇인가 — 소리의 손전등
2. 들리지 않는 소리에 소리를 싣다 — 동작 원리 첫걸음
3. 지향성 스피커 활용 사례 — 전시·안전·리테일·오피스
4. 초음파란 무엇인가 — 정의·종류·전파 특성
5. 왜 초음파인가 — 생성 원리와 응용 지도 (이번 편)
6. 이후: 파라메트릭 어레이(PAA), 빔포밍, 압전 트랜스듀서, 나이퀴스트, 변조, 신호처리

이 시리즈는 초음파 지향성 음향 기술을 직접 연구·정리한 자체 강의 자료를 블로그 형식으로 재구성한 것입니다. 도판은 해당 자료에서 발췌했습니다.

참고 자료

• B. Jaffe, R. S. Roth & S. Marzullo, "Piezoelectric Properties of Lead Zirconate-Lead Titanate Solid-Solution Ceramics," J. Appl. Phys. 25(6), 809 (1954) : 지르콘·티탄산납계 압전 세라믹의 특성을 보고한 원논문 — 본문 '재료를 설계 변수로 끌어들였다'는 서술의 근거
• "Magnetostrictive ultrasonic transducer," Ultrasonics 10(6), 287 (1972) : 자왜형 트랜스듀서의 구조와 특성 — 변환 방식 비교표의 자왜 항목 근거
• "Advances in air-coupled ultrasonic transducers," Nondestructive Testing and Evaluation 12(3), 155 (1995) : 공기 결합 초음파의 임피던스 난제와 정합·정전형 소자 접근 — 본문 3단계 중 2단계의 근거
• T. E. Gómez Álvarez-Arenas, "Acoustic impedance matching of piezoelectric transducers to the air," IEEE TUFFC 51(5), 624 (2004) : 압전체–공기 정합층의 임피던스·두께 설계 — 본문 1/4파장 정합층 계산의 근거
• P. J. Westervelt, "Parametric Acoustic Array," JASA 35(4), 535 (1963) : 파라메트릭 어레이 이론의 원전 — 역사 절 '2차 도약'
• H. O. Berktay, "Possible exploitation of non-linear acoustics in underwater transmitting applications," J. Sound Vib. 2(4), 435 (1965) : 자기복조가 포락선 제곱의 2차 미분에 비례한다는 관계
• M. Yoneyama et al., "The audio spotlight: An application of nonlinear interaction of sound waves to a new type of loudspeaker design," JASA 73(5), 1532 (1983) : 공기 중 파라메트릭 어레이로 가청음을 만든 최초 보고 — 역사 절 '3차 도약'
• US 5,889,870 — Acoustic heterodyne device and method (1999) : 1990년대 후반의 변조·구동 방식 개량 특허
• "High-Intensity Focused Ultrasound (HIFU) Therapy Applications," Ultrasound Clinics 4(3), 307 (2009) : HIFU의 사용 주파수 대역과 작용 기전 — 응용 지도 표의 근거
• H. E. Bass et al., "Atmospheric absorption of sound: Further developments," JASA 97(1), 680 (1995) : 본문에서 인용한 공기 흡수 수치(40kHz 1.3dB/m)의 계산식 원전
• Magnetostriction — Wikipedia : 자왜 현상의 정의와 대표 재료 개관
