10편까지 지향성 스피커의 하드웨어를 완성했습니다. 이제 무대는 디지털입니다. 실제 제품에서 소리는 아날로그 → ADC(숫자로 변환) → 디지털 처리 → DAC(다시 아날로그로) → 필터의 여정을 거칩니다. 이 여정의 출발점에 서 있는 규칙 하나가 오늘의 주제 — 나이퀴스트-섀넌 샘플링 정리입니다.
이 정리는 오디오 기기에서는 대개 "44.1kHz면 충분하다"는 한 줄로 요약되고 끝납니다. 그런데 우리가 다루는 신호는 40kHz 초음파 반송파입니다. 가청 상한의 두 배가 넘는 주파수를 디지털로 만들어야 하는 순간, 이 정리는 요약이 아니라 설계 사양을 결정하는 계산식이 됩니다. 표본화율은 얼마여야 하는지, 그 앞의 필터는 몇 차여야 하는지, 몇 비트가 필요한지, 지연은 얼마나 생기는지 — 모두 이 한 줄에서 갈라져 나옵니다.
소리를 숫자로 바꾸는 두 축 — 샘플링 레이트와 비트 뎁스
연속된 아날로그 파형을 디지털로 옮길 때는 두 방향으로 잘게 썹니다.
- 샘플링 레이트(Sampling Rate) — 시간 축. 1초에 몇 번 파형의 값을 기록할지 정합니다. CD 오디오는 초당 44,100번(44.1kHz)입니다.
- 비트 뎁스(Bit Depth) — 진폭 축. 기록하는 값 하나를 얼마나 촘촘한 눈금으로 담을지 정합니다. 16비트면 65,536단계입니다.
두 축의 성격은 전혀 다릅니다. 비트 뎁스는 '얼마나 정밀하게'의 문제라 부족해도 잡음이 늘어날 뿐이고, 잡음은 원래 신호 위에 더해지는 성분이라 나중에 어느 정도 관리할 수 있습니다. 그러나 샘플링 레이트가 부족하면 소리 자체가 다른 소리로 둔갑합니다. 둔갑한 신호는 원래 신호와 같은 대역 안에 앉아 버리므로, 일단 그렇게 기록되고 나면 어떤 후처리로도 분리할 수 없습니다. 되돌릴 수 있는 실수와 되돌릴 수 없는 실수의 차이 — 이것이 시간 축 규칙을 먼저 다루는 이유입니다.
잘못 찍으면 유령이 나온다 — 앨리어싱

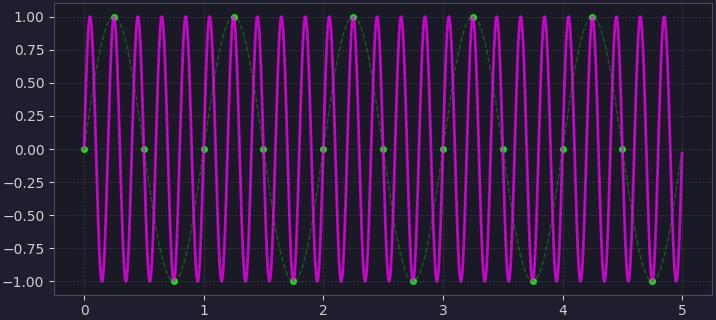

샘플을 듬성듬성 찍으면, 그 점들을 이어 복원한 파형은 원본과 전혀 다른 가짜 저주파가 됩니다. 이 유령 신호가 앨리어싱(Aliasing)입니다. 일상에서도 봅니다 — 영상 속 비행기 프로펠러가 천천히 거꾸로 도는 것처럼 보이는 착시가 정확히 같은 현상입니다. 카메라의 프레임 레이트(시간 샘플링)가 프로펠러의 회전을 따라가지 못하는 것이죠.
유령이 어디에 나타날지는 정확히 계산됩니다. 표본화율 f_s로 입력 주파수 f를 찍으면, 되접힌 주파수는 f를 f_s의 정수배 중 가장 가까운 값에 대고 접은 거리입니다.
f_alias = | f − round(f ÷ f_s) × f_s |
이 식에 지향성 스피커에서 실제로 마주치는 주파수들을 넣어 보면, 표본화율을 잘못 고르는 것이 얼마나 위험한지가 한눈에 드러납니다. 아래 표의 값은 모두 위 식으로 직접 계산한 것이고, 굵게 표시한 칸은 유령이 가청대역(20Hz~20kHz)에 떨어져 실제로 들리는 경우입니다.
| 입력 주파수 | 48kHz 표본화 | 96kHz 표본화 | 192kHz 표본화 | 384kHz 표본화 |
|---|---|---|---|---|
| 20kHz (가청 상한) | 20kHz 정상 | 20kHz 정상 | 20kHz 정상 | 20kHz 정상 |
| 40kHz (반송파) | 8kHz 유령 | 40kHz 정상 | 40kHz 정상 | 40kHz 정상 |
| 60kHz (상측파대 끝) | 12kHz 유령 | 36kHz 유령 | 60kHz 정상 | 60kHz 정상 |
| 80kHz (반송파 2차 고조파) | 16kHz 유령 | 16kHz 유령 | 80kHz 정상 | 80kHz 정상 |
| 100kHz (구동단 스위칭 잔류) | 4kHz 유령 | 4kHz 유령 | 92kHz 유령 | 100kHz 정상 |
| 120kHz (구동단 스위칭 잔류) | 24kHz 유령 | 24kHz 유령 | 72kHz 유령 | 120kHz 정상 |
두 번째 줄이 이 표에서 가장 무서운 칸입니다. 흔한 오디오 인터페이스의 48kHz로 40kHz 반송파를 찍으면, 반송파는 사라지고 8kHz의 또렷한 삐 소리가 남습니다. 들리지 않아야 할 신호가 가장 잘 들리는 대역 한복판으로 옮겨 앉는 것입니다. 세 번째 줄부터는 더 교묘합니다 — 96kHz는 40kHz 반송파 자체는 제대로 담지만, 반송파 옆에 붙은 측파대(60kHz)와 고조파(80kHz)가 되접혀 신호 대역 안으로 들어옵니다. 반송파만 보고 표본화율을 정하면 안 된다는 뜻입니다.
나이퀴스트-섀넌 정리 — 두 배의 규칙

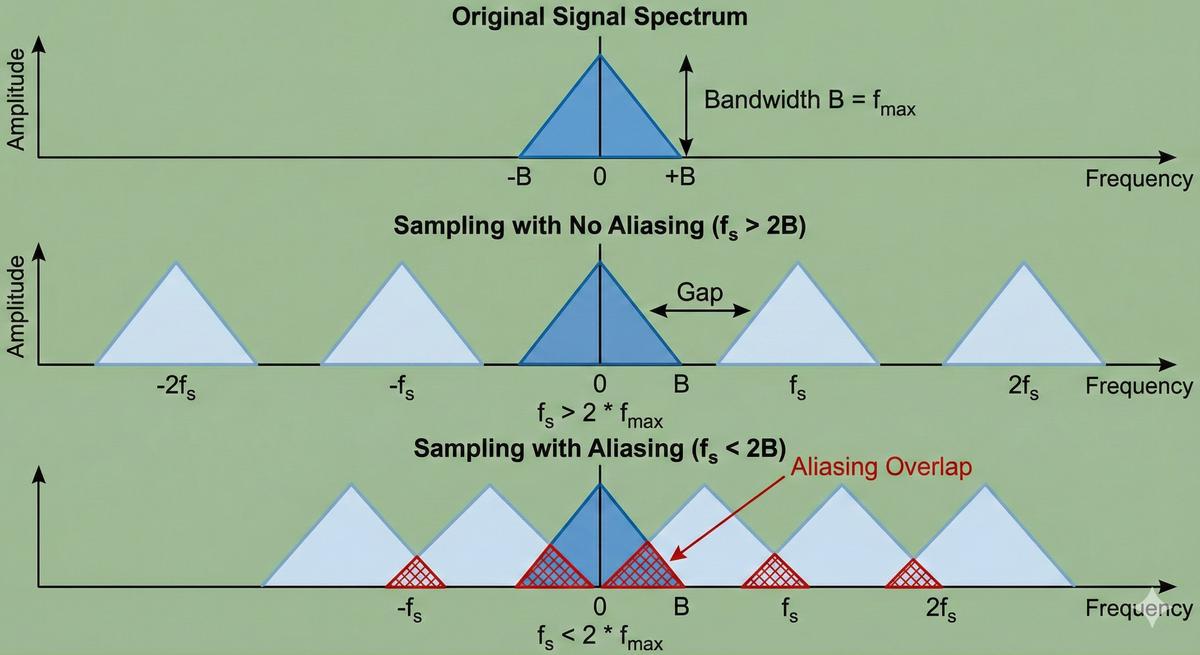

그렇다면 얼마나 촘촘히 찍어야 안전할까요? 정리의 답은 명쾌합니다 — 신호의 최고 주파수(f_max)의 2배보다 빠르게 샘플링하라(f_s > 2·f_max). 주파수 영역에서 보면 이유가 보입니다. 샘플링은 원본 스펙트럼의 사본을 f_s 간격으로 복제하는데, f_s가 2배 규칙을 지키면 사본들 사이에 간격(Gap)이 남아 원본을 깨끗하게 잘라낼 수 있고, 규칙을 어기면 사본들이 겹쳐서(Aliasing Overlap) 원본을 되돌릴 수 없게 됩니다. CD가 44.1kHz인 이유도 여기 있습니다 — 가청 상한 20kHz의 2배(40kHz)에 필터 여유분을 더한 숫자입니다.
이 규칙에는 두 사람의 이름이 붙어 있습니다. 1928년 전신 전송 이론을 정리한 논문에서, 대역폭 B인 전송로로 보낼 수 있는 독립적인 펄스가 초당 2B개라는 한계가 제시됩니다. 통신 선로의 용량을 따지던 문제였지 소리를 디지털로 바꾸는 이야기는 아니었습니다. 그 결과를 표본에서 원 신호를 완전히 복원한다는 형태로 정식화한 것이 1949년의 논문이고, 여기서 오늘 우리가 쓰는 형태 — 표본들을 sinc 함수로 보간하면 원래의 대역제한 신호가 정확히 되살아난다 — 가 나옵니다. 통신의 언어로 태어난 정리가 오디오·영상·계측의 공통 기반이 되기까지 20여 년이 걸린 셈입니다.
실무에서 반드시 기억해야 할 단서가 두 가지 있습니다. 첫째, 정리가 요구하는 것은 신호가 완전한 대역제한 상태일 것입니다. 실제 신호에는 언제나 대역 밖 성분과 잡음이 섞여 있으므로, 표본화 앞에 반드시 필터가 필요합니다. 둘째, 부등호는 등호를 포함하지 않습니다. f_s = 2·f_max로 딱 맞추면 정확히 나이퀴스트 주파수에 놓인 성분은 위상에 따라 크기가 0으로 표본화될 수도 있습니다. 40kHz를 정확히 80kHz로 찍으면 사이클당 2점인데, 그 2점이 매번 파형의 영교차점에 떨어지면 기록되는 값은 전부 0입니다. "2배 이상"이 아니라 "2배 초과"이며, 실무에서는 초과분을 넉넉히 둡니다.
시간과 공간은 같은 수학이다 — 8편과의 연결
8편에서 어레이 소자 간격이 d ≤ λ/2여야 한다고 했던 것을 기억하실 겁니다. 그때 "디지털 샘플링의 나이퀴스트 정리와 같은 원리"라고만 적고 넘어갔는데, 이제 그 말을 정확히 확인할 수 있습니다. 두 규칙은 비유가 아니라 같은 식의 변수 이름만 바꾼 것입니다.
어레이는 연속된 파면을 소자 위치에서 공간적으로 표본화합니다. 시간 표본화율이 1초당 표본 수라면, 공간 표본화율은 1미터당 표본 수 — 즉 1/d입니다. 그리고 신호의 최고 시간주파수 f_max에 대응하는 것은 최고 공간주파수 1/λ입니다. 이것을 2배 규칙에 그대로 넣으면
1/d > 2 × (1/λ) ⟹ d < λ/2
가 나옵니다. 8편의 제1 규칙이 나이퀴스트 정리에서 한 줄로 유도된 것입니다. 대응 관계를 정리하면 이렇습니다 — 표본 간격 Δt ↔ 소자 간격 d, 표본화율 f_s ↔ 1/d, 나이퀴스트 주파수 f_s/2 ↔ 1/(2d), 앨리어싱 ↔ 그레이팅 로브, 안티앨리어싱 필터 ↔ 소자 지향성. 마지막 대응이 특히 재미있습니다. 시간 축에서 대역 밖 성분을 미리 잘라 주는 것이 아날로그 필터라면, 공간 축에서는 소자 하나하나의 지향 패턴이 큰 각도에서 오는 성분을 미리 죽여 그레이팅 로브를 약화시키는 역할을 합니다. 8편에서 소자 지름을 λ/2 이하로 제한했던 것이 곧 공간 영역의 안티앨리어싱 설계였던 셈입니다.
안티앨리어싱 필터 — 진짜 비용은 전이대역이다
앞서 말한 대로, 표본화기 앞에는 나이퀴스트 주파수 위의 성분을 잘라 내는 안티앨리어싱 필터가 반드시 붙습니다. 문제는 이상적인 '벽'을 만들 수 없다는 것입니다. 실제 필터는 통과대역 끝(f_p)에서 저지대역 시작(f_stop)까지 전이대역을 두고 서서히 내려갑니다. 그리고 저지대역이 시작되어야 하는 지점은 정해져 있습니다 — 되접혀 통과대역으로 들어오는 것을 막아야 하므로 f_stop = f_s − f_p입니다.
필요한 감쇠량도 정해져 있습니다. 되접힌 성분이 양자화 잡음보다 작아야 의미가 있으므로, 16비트 시스템이라면 뒤에서 계산할 약 98dB가 기준이 됩니다. 아날로그 필터의 감쇠 기울기는 극점 하나당 옥타브당 6dB이므로, 필요한 극점 수는 98dB를 전이대역의 옥타브 수로 나눈 값입니다. 아래는 그 계산 결과입니다.
| 조건 | 통과대역 끝 | 저지대역 시작 | 전이대역 폭(옥타브) | 98dB에 필요한 극점 수 |
|---|---|---|---|---|
| CD 오디오(44.1kHz) | 20kHz | 24.1kHz | 0.27 | 약 60극 (사실상 불가능) |
| 48kHz 오디오 | 20kHz | 28kHz | 0.49 | 약 34극 |
| 192kHz · 오디오 대역만 | 20kHz | 172kHz | 3.10 | 약 5.2극 |
| 192kHz · 반송파 대역 | 60kHz | 132kHz | 1.14 | 약 14.3극 |
| 384kHz · 반송파 대역 | 60kHz | 324kHz | 2.43 | 약 6.7극 |
첫 줄이 1970~80년대 초기 디지털 오디오가 부딪혔던 벽입니다. 20kHz까지 평탄하다가 24.1kHz에서 98dB 내려가려면 60극이 넘는 아날로그 필터가 필요한데, 그런 필터는 만들 수도 없고 설령 만들어도 통과대역 안에서 위상이 심하게 뒤틀립니다. 표본화율을 아끼면 그 비용이 고스란히 아날로그 필터로 청구된다 — 이것이 표의 결론입니다. 반대로 표본화율을 올리면 전이대역이 넓어져 필터가 급격히 쉬워집니다. 192kHz에서 오디오 대역만 다루면 5극짜리 흔한 필터로 충분합니다.
오버샘플링 — 필터를 아날로그에서 소프트웨어로 옮기다
이 관찰을 설계 전략으로 만든 것이 오버샘플링(Oversampling)입니다. 발상은 단순합니다. 필요한 것보다 훨씬 빠르게 표본화해서 아날로그 필터의 부담을 없애고, 진짜 날카로운 차단은 디지털 필터로 나중에 한 다음, 표본화율을 필요한 값으로 내리는(데시메이션) 것입니다. 아날로그 영역에서 만들기 어려운 특성을 디지털 영역으로 옮기는 거래이고, 디지털 필터는 계수만 바꾸면 되므로 부품 편차도 온도 드리프트도 없습니다.
덤도 따라옵니다. 양자화 잡음의 총량은 표본화율과 무관하게 일정한데, 오버샘플링을 하면 그 총량이 더 넓은 주파수 범위에 퍼집니다. 관심 대역 안에 남는 잡음은 그만큼 줄어들고, 이득은 10·log₁₀(OSR) dB — 4배 오버샘플링마다 6dB, 즉 1비트씩 벌게 됩니다. 표본화율을 4배 올려 1비트를 사는 셈이고, 잡음을 대역 밖으로 적극적으로 밀어내는 잡음 성형(noise shaping)을 곁들이면 이 교환비는 훨씬 유리해집니다. 시그마-델타 변환기가 1비트에 가까운 조악한 양자화기로 24비트급 성능을 내는 원리가 이것입니다.
- 2배 오버샘플링 — 3.0dB 이득, 0.5비트
- 4배 — 6.0dB, 1비트
- 8배 — 9.0dB, 1.5비트
- 16배 — 12.0dB, 2비트
지향성 스피커에서 이 전략은 출력 쪽에서 특히 중요합니다. DAC 뒤의 재구성 필터도 안티앨리어싱 필터와 같은 문제를 겪는데, 여기에 계단 모양 출력(영차 홀드) 자체의 감쇠가 더해집니다. 영차 홀드는 f_s에 대해 sinc 형태로 고역을 깎는데, 192kHz에서 40kHz 반송파가 받는 감쇠를 계산하면 0.63dB입니다. 같은 계산을 48kHz에서 20kHz에 적용하면 2.64dB — 네 배가 넘습니다. 표본화율을 올리는 것만으로 반송파 진폭 손실이 저절로 줄어드는 것이고, 남는 0.63dB는 디지털 필터에서 미리 보상해 둘 수 있습니다.
진폭 축의 정밀도 — 6.02N + 1.76
이제 두 번째 축입니다. 양자화는 연속된 값을 가장 가까운 눈금으로 반올림하는 일이고, 그때 버려지는 오차가 양자화 잡음입니다. 이 오차를 눈금 폭 안에 고르게 분포하는 잡음으로 볼 수 있다는 분석이 1948년에 정리되었고, 그 위에서 풀스케일 정현파에 대한 신호 대 잡음비가 다음 한 줄로 나옵니다.
SNR = 6.02 × N + 1.76 [dB] (N = 비트 수)
계수 6.02는 비트 하나가 진폭을 2배로 나눈다는 뜻(20·log₁₀2 = 6.02dB)이고, 1.76은 정현파의 실효값과 균일 분포 잡음의 실효값 비에서 나오는 상수입니다. 비트 하나가 정확히 6dB — 이 환산율이 오디오 설계의 기본 단위입니다.
| 비트 수 | 양자화 단계 | 이론 SNR | 2V 풀스케일에서 1단계 크기 | 쓰임새 |
|---|---|---|---|---|
| 8비트 | 256 | 49.9dB | 7.81mV | 잡음이 명확히 들림 |
| 12비트 | 4,096 | 74.0dB | 488µV | 제어·계측용 |
| 16비트 | 65,536 | 98.1dB | 30.5µV | 배포 포맷의 기준 |
| 20비트 | 1,048,576 | 122.2dB | 1.91µV | 고급 변환기 |
| 24비트 | 16,777,216 | 146.2dB | 0.12µV | 내부 처리·여유 확보 |
표의 마지막 줄은 오해가 잦은 대목입니다. 24비트의 146dB는 실제로 얻을 수 있는 값이 아닙니다. 상온에서 저항이 만드는 열잡음만으로도 그 아래 자릿수는 묻히기 때문입니다. 24비트를 쓰는 이유는 146dB를 듣기 위해서가 아니라, 처리 과정에서 잘라먹을 여유를 확보하기 위해서입니다. 게인을 낮췄다 올리고, 필터를 여러 단 통과시키고, 변조 계산을 반복하는 동안 하위 비트는 계속 소모됩니다. 내부 처리를 넉넉한 비트로 하고 출력만 16비트로 내리는 것이 표준적인 구성입니다.
지향성 스피커에는 여기에 하나가 더 붙습니다. 표본을 찍는 시각이 흔들리면(어퍼처 지터) 그 자체가 잡음이 되는데, 그 한계는 −20·log₁₀(2π·f·t_j)로 계산됩니다. 신호 주파수 f가 분모에 있으므로 높은 주파수일수록 같은 지터에 더 크게 다칩니다. 1나노초 지터에서 20kHz는 78dB를 유지하지만 40kHz는 72dB로 떨어지고, 40kHz에서 16비트(98dB)를 살리려면 지터를 100피코초 이하로 관리해야 합니다(계산값 92dB). 반송파를 다루는 시스템이 클록 회로에 유난히 신경 쓰는 이유입니다.
지향성 스피커의 샘플링 — 40kHz를 다루는 법

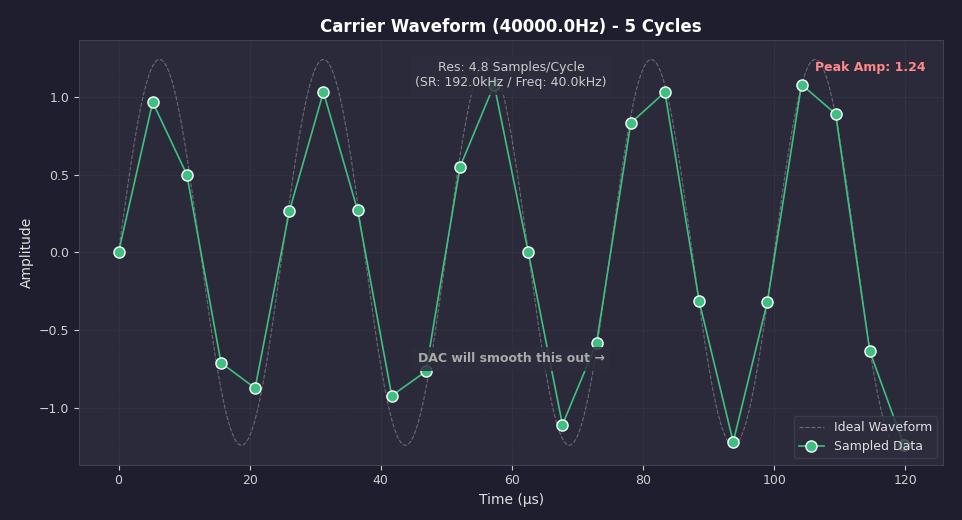

여기서 지향성 스피커의 특수성이 드러납니다. 일반 오디오 기기는 20kHz까지만 다루면 되지만, 우리는 40kHz 초음파 반송파를 디지털로 만들어야 합니다. 나이퀴스트 규칙상 최소 80kHz — 실무에서는 여유를 두어 192kHz 샘플링을 씁니다. 그래야 40kHz 반송파 한 사이클당 4.8개의 샘플이 확보되고, DAC의 보간을 거치면 매끄러운 파형으로 복원됩니다. 일반 사운드카드(44.1/48kHz)로는 반송파를 만들 수조차 없다는 것 — 지향성 스피커의 신호처리 하드웨어가 오디오 기기와 다른 이유입니다.
다만 '80kHz면 된다'는 계산은 반송파만 볼 때의 이야기입니다. 실제로 출력해야 하는 것은 변조된 신호이고, 40kHz 반송파에 20kHz까지의 오디오를 진폭 변조하면 스펙트럼은 20kHz(하측파대 끝)에서 60kHz(상측파대 끝)까지 퍼집니다. 여기에 12·13편에서 다룰 제곱근 전처리를 적용하면 대역이 더 넓어집니다. 최고 주파수가 60kHz라면 나이퀴스트 최소값은 120kHz이고, 전이대역까지 확보하려면 그보다 위여야 합니다. 후보들을 놓고 따져 보면 다음과 같습니다.
| 표본화율 | 나이퀴스트 주파수 | 40kHz 사이클당 샘플 | 60kHz까지 담기는가 | 판정 |
|---|---|---|---|---|
| 48kHz | 24kHz | 1.2개 | 불가 | 반송파가 8kHz로 되접힘 |
| 96kHz | 48kHz | 2.4개 | 불가 | 반송파는 되지만 측파대가 되접힘 |
| 192kHz | 96kHz | 4.8개 | 가능(여유 36kHz) | 표준적 선택 |
| 384kHz | 192kHz | 9.6개 | 가능(여유 132kHz) | 고조파까지 관리, 연산량 2배 |
192kHz가 답이 되는 이유가 표에서 읽힙니다. 나이퀴스트 주파수 96kHz에서 신호 상한 60kHz를 빼면 36kHz의 여유가 남고, 이 폭이 곧 안티앨리어싱·재구성 필터가 내려갈 활주로가 됩니다. 앞의 필터 표에서 계산했듯 이 조건이면 14극 남짓 — 디지털 필터로 대부분을 처리하고 아날로그는 완만한 저역통과 하나로 마무리할 수 있는 수준입니다. 반면 384kHz를 고르면 반송파의 2차 고조파(80kHz)까지 왜곡 없이 관리할 수 있지만, 같은 필터 길이에 대해 연산량과 소비전력이 두 배로 늘어납니다. 표본화율을 고르는 일은 필터 난이도와 연산 비용을 맞바꾸는 거래이며, 40kHz 반송파에서는 그 균형점이 192kHz 부근에 있습니다.
블록 크기가 정하는 지연 — 실시간이라는 조건
표본화율은 지연에도 직접 관여합니다. 디지털 신호처리는 대개 표본을 하나씩이 아니라 블록 단위로 모아서 처리합니다. 그러면 블록이 다 찰 때까지 기다리는 시간이 그대로 지연이 되고, 그 값은 나눗셈 한 번으로 나옵니다.
버퍼 지연 = 블록 길이(샘플) ÷ 표본화율
같은 블록 길이라도 표본화율이 높으면 지연이 줄어듭니다. 아래는 그 계산이며, 오른쪽 열은 그 시간 동안 소리가 공기 중에서 이동하는 거리(음속 343m/s)입니다. 지연을 "스피커를 뒤로 몇 cm 물린 것과 같은가"로 바꿔 읽으면 감이 잡힙니다.
| 블록 길이 | 48kHz에서의 지연 | 192kHz에서의 지연 | 192kHz 지연의 거리 환산 |
|---|---|---|---|
| 32샘플 | 0.67ms | 0.17ms | 5.7cm |
| 64샘플 | 1.33ms | 0.33ms | 11.4cm |
| 128샘플 | 2.67ms | 0.67ms | 22.9cm |
| 256샘플 | 5.33ms | 1.33ms | 45.7cm |
| 512샘플 | 10.67ms | 2.67ms | 91.5cm |
| 1024샘플 | 21.33ms | 5.33ms | 182.9cm |
블록을 짧게 하면 지연은 줄지만 블록마다 붙는 고정 비용(함수 호출, 필터 상태 갱신, 인터럽트 처리)의 비중이 커져 연산 효율이 떨어집니다. 반대로 길게 잡으면 효율은 좋아지지만 지연이 늘어납니다. 192kHz에서 256샘플은 1.33ms — 소리가 46cm를 가는 시간이고, 이 정도면 대부분의 설치 환경에서 청취자까지의 전파 지연에 묻힙니다. 신호처리 전체의 지연 예산은 필터 지연까지 합쳐야 하는데, 그 계산은 14편에서 항목별로 다시 다룹니다.
한계와 흔한 오해
- "샘플링은 계단이니까 원본과 다르다" — 가장 흔한 오해입니다. 표본 사이가 계단으로 이어지는 것은 표본화의 성질이 아니라 재구성 필터를 거치기 전 DAC 출력의 모양일 뿐입니다. 대역제한 조건을 지켰다면 표본들에는 원 신호의 정보가 하나도 빠짐없이 들어 있고, sinc 보간으로 원 파형이 정확히 되살아납니다. 계단은 마지막 필터에서 지워집니다.
- "표본화율은 높을수록 좋다" — 공짜가 아닙니다. 연산량·메모리·소비전력이 비례해 늘고, 대역이 넓어진 만큼 대역 밖 잡음과 지터의 영향도 함께 들어옵니다. 신호 상한이 정해지면 필요한 값은 계산되는 것이지, 무한정 올릴 대상이 아닙니다.
- "비트를 늘리면 소리가 커진다" — 비트 수는 최대 음량이 아니라 가장 작은 소리와 가장 큰 소리의 간격(동적 범위)을 정합니다. 음량은 뒷단 증폭기의 몫입니다.
- "앨리어싱은 나중에 필터로 지우면 된다" — 불가능합니다. 되접힌 성분은 신호 대역 안에 앉아 원래 성분과 구별되지 않습니다. 안티앨리어싱 필터가 반드시 표본화 앞에 있어야 하는 이유이고, 디지털 영역에서 아무리 좋은 필터를 써도 이미 섞인 것은 분리되지 않습니다.
- "정리를 지키면 완벽하다" — 정리는 이상적인 조건 아래의 이야기입니다. 완전한 대역제한 신호, 무한한 길이의 sinc 보간, 지터 없는 클록, 오차 없는 양자화 — 넷 다 현실에는 없습니다. 정리는 넘지 말아야 할 선을 알려 줄 뿐, 그 선 안쪽의 품질은 필터·클록·비트 설계가 결정합니다.
정리
디지털 소리는 초당 샘플 수(레이트)와 눈금 수(뎁스)로 기록되며, 샘플링은 최고 주파수의 2배를 넘겨야 원본이 보존됩니다. 어기면 시간 축에서도(앨리어싱) 공간 축에서도(그레이팅 로브) 유령이 나타나며, 두 규칙은 변수 이름만 다른 하나의 식이었습니다. 40kHz 반송파에 20kHz 오디오를 실으면 신호는 60kHz까지 퍼지고, 필터가 내려갈 여유까지 계산하면 192kHz가 균형점이 됩니다. 진폭 축에서는 비트 하나가 6.02dB이며, 16비트의 98dB는 안티앨리어싱 필터에 필요한 감쇠량을 그대로 정해 줍니다. 다음 편은 이렇게 만든 디지털 신호로 반송파에 소리를 싣는 기술 — 변조(AM·FM·PWM)입니다.
시리즈 안내
「지향성 스피커의 과학」은 아래 순서로 이어집니다.
- 지향성 스피커란 무엇인가 — 소리의 손전등
- 들리지 않는 소리에 소리를 싣다 — 동작 원리 첫걸음
- 지향성 스피커 활용 사례 — 전시·안전·리테일·오피스
- 초음파란 무엇인가 — 정의·종류·전파 특성
- 왜 초음파인가 — 생성 원리와 응용 지도
- 공기가 스피커가 되는 마법 — PAA 비선형 음향
- PAA 이론 심화 — Berktay·Westervelt·KZK
- 소리를 조준하다 — 페이즈드 어레이와 빔포밍
- 압전 효과 — 전기가 소리가 되는 순간
- 초음파 트랜스듀서 설계 — 공진과 배치
- 나이퀴스트 정리 — 디지털 소리의 출발점 (이번 편)
- 이후: 변조 입문, 변조 전략, 신호처리 최적화
이 시리즈는 초음파 지향성 음향 기술을 직접 연구·정리한 자체 강의 자료를 블로그 형식으로 재구성한 것입니다. 도판은 해당 자료에서 발췌했습니다.
