기판이 준비되었으니(2·3편), 이제 그 위에 트랜지스터의 몸이 될 실리콘 막을 올릴 차례입니다. 그런데 실리콘을 올리자마자 결정화 레이저(ELA, 6·7편)를 쏘면 어떻게 될까요. 답은 뜻밖입니다 — 막이 터집니다. 열처리 장의 첫 회인 이번 편은 이 폭발의 범인인 수소 이야기에서 시작합니다.

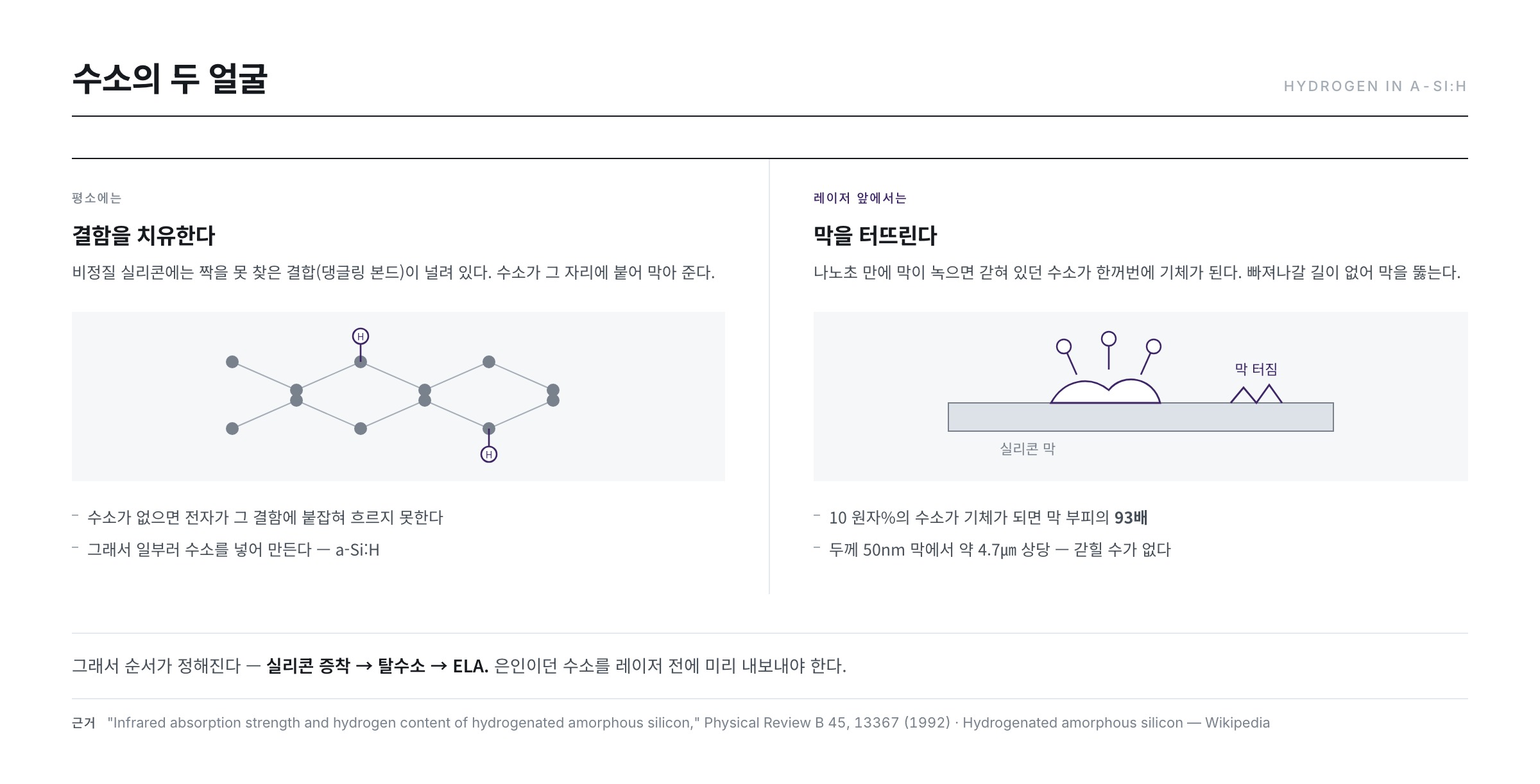

범인은 수소 — 그런데 원래는 은인이다
백플레인용 실리콘 막은 진공 챔버에서 실레인(SiH₄) 가스를 플라즈마로 분해해 기판 위에 쌓습니다(9~11편에서 자세히 다룹니다). 이름 그대로 실레인은 실리콘 하나에 수소 넷이 붙은 분자여서, 이렇게 만든 막에는 수소가 자연스럽게 함께 들어갑니다 — 원자 비율로 약 10% 수준까지 보고되며, 이런 막을 a-Si:H(수소화 비정질 실리콘)라고 따로 부릅니다(Hydrogenated amorphous silicon).
흥미로운 것은 이 수소가 원래 고마운 존재라는 점입니다. 비정질 실리콘은 원자 배열이 무질서해 결합 상대를 찾지 못한 팔 — 댕글링 본드(dangling bond) — 가 곳곳에 있고, 이 끊어진 결합은 전자를 붙잡는 트랩이 되어 소자 특성을 망칩니다. 수소는 이 팔을 잡아 결함을 치유(패시베이션)합니다. a-Si:H가 박막 태양전지와 디스플레이의 주역 재료가 된 것도 이 성질 덕분입니다. 비정질 실리콘으로 전계효과 소자를 만들 수 있다는 사실을 처음 보인 1979년의 보고가 이 계보의 출발점입니다("Amorphous-silicon field-effect device and possible application," Electronics Letters 15, 179 (1979)).
수소는 어떻게 박혀 있는가 — SiH와 SiH2
"수소 10%"라는 말은 수소 원자가 막 안에 흩어져 떠다닌다는 뜻이 아닙니다. 대부분은 실리콘과 결합해 있고, 그 결합 형태가 두 종류로 갈립니다.
- 모노하이드라이드(Si-H) — 실리콘 하나에 수소 하나. 조밀한 막 안에 고르게 분포하며, 적외선 흡수에서 2000 cm⁻¹ 부근의 신축 진동으로 나타납니다.
- 다이하이드라이드·클러스터(Si-H2, (Si-H2)n) — 실리콘 하나에 수소 둘, 또는 미세 공동(void) 내벽에 수소가 뭉쳐 있는 형태. 2090 cm⁻¹ 부근에 별도의 봉우리를 만듭니다.
두 봉우리의 세기 비를 미세구조 인자로 정의해 막의 치밀도를 판정하는 것이 표준적인 분석입니다("Infrared absorption strength and hydrogen content of hydrogenated amorphous silicon," Physical Review B 45, 13367 (1992) · "Silicon-Hydrogen Bonding Configurations in Very Thin Hydrogenated Amorphous Silicon," Japanese Journal of Applied Physics 33, L1577 (1994)). 이 구분이 탈수소 공정에 직접 영향을 줍니다 — 공동 내벽에 뭉친 수소는 서로 만나 H2 분자가 되기 쉬워 비교적 낮은 온도에서도 통째로 빠져나가는 반면, 격자에 단단히 붙은 모노하이드라이드는 결합을 끊어야 하므로 더 높은 온도를 요구합니다.
승온 과정에서 실제로 일어나는 일도 단순한 증발이 아닙니다. Si-H 결합이 끊어졌다 다시 붙으며 자리를 바꾸고(bond switching), 그 과정에서 수소가 클러스터를 이루었다가 분출되는 다단계 거동입니다("Bond switching, Si-H cluster formation and hydrogen effusion upon thermal annealing," Thin Solid Films 271, 151 (1995)). 그래서 방출 곡선은 매끄러운 한 덩어리가 아니라 여러 개의 봉우리로 나타나며, 어느 봉우리가 어디에 서는지가 막의 미세구조를 그대로 반영합니다("Occurrence of Sharp Hydrogen Effusion Peaks of Hydrogenated Amorphous Silicon Film," physica status solidi (b) 257 (2020)).
레이저 앞에서는 폭탄이 된다
- 실리콘-수소 결합은 비교적 약해서, 온도가 오르면 수소가 먼저 풀려납니다.
- ELA 레이저는 막을 수십 나노초 만에 녹입니다 — 수소가 빠져나갈 시간이 없습니다.
- 갇힌 채 순간 기화한 수소가 막을 안에서 밀어 터뜨립니다.
이 현상은 학술 문헌에도 정확한 표현으로 등장합니다 — "수소화 비정질 실리콘 박막의 결정화 과정에서 갑작스러운 수소 분출(hydrogen eruption)로 인한 어블레이션을 방지하기 위해, 결정화 전에 수소 함량을 낮추는 탈수소 열처리를 수행한다"(SID Symposium Digest, "LTPS Device and Panel Fabrication Using Excimer Laser Dehydrogenation and Crystallization", 2021). 같은 문헌은 종래의 탈수소 공정이 430~470℃를 넘는 고온을 요구한다고 적고, 탈수소를 거치면 a-Si 내 수소가 약 0.6 원자% 수준까지 낮아지며 결정화와 전기적 특성이 개선된다고 보고합니다.
얼마나 위험한 일인지는 산수로 확인할 수 있습니다. 비정질 실리콘의 원자 밀도를 약 5×10²² 개/㎤로 두고, 막 안의 수소가 전부 H2 분자가 되어 빠져나온다고 가정해 그 기체의 부피를 표준 상태로 환산하면 이렇게 됩니다.
| 수소 함량 | H2 분자 밀도 | 표준 상태 환산 부피 | 50nm 막 기준 | ELA 시 예상 |
|---|---|---|---|---|
| 2 원자% | 5.0×10²⁰ /㎤ | 막 부피의 약 19배 | 약 0.9㎛ 상당 | 표면 거칠어짐·미세 기공 |
| 5 원자% | 1.2×10²¹ /㎤ | 막 부피의 약 47배 | 약 2.3㎛ 상당 | 분출 흔적·국부 박리 |
| 10 원자% | 2.5×10²¹ /㎤ | 막 부피의 약 93배 | 약 4.7㎛ 상당 | 어블레이션(막 터짐) |
| 15 원자% | 3.8×10²¹ /㎤ | 막 부피의 약 140배 | 약 7.0㎛ 상당 | 광범위 손상 |
두께 50nm 막에 갇힌 수소가 모두 기체가 되면 상온·상압 기준 막 두께의 90배가 넘는 부피입니다. 실제로는 녹은 실리콘 안에서 순간적으로 팽창하므로 이 값이 그대로 나타나지는 않지만, 규모의 차이는 분명합니다 — 이 정도 기체가 나노초 단위로 생기면 막이 버틸 방법이 없습니다.
시간이 없다 — 두 시간 척도의 충돌
수소가 위험해지는 진짜 이유는 함량 자체보다 시간입니다. 같은 수소라도 천천히 데우면 얌전히 빠져나갑니다. 실제로 탈수소 베이크는 수십 분 단위입니다 — 30분이면 1,800초입니다. 반면 ELA에서 막이 녹아 있는 시간은 100 나노초 안팎, 즉 0.0000001초입니다.
시간 비 = 1,800초 ÷ 0.0000001초 = 약 180억 배
수소가 막 밖으로 나가려면 확산해서 표면까지 도달해야 하는데, 확산이 진행한 거리는 시간의 제곱근에 비례합니다. 즉 시간이 180억 배 짧아지면 확산 거리는 그 제곱근인 약 13만 분의 1로 줄어듭니다. 탈수소 베이크에서 막 두께 전체를 가로지를 수 있던 수소가, ELA 조건에서는 사실상 제자리에 갇히는 셈입니다.
결론은 명확합니다. ELA는 수소를 빼는 공정이 될 수 없습니다. 그래서 순서가 정해집니다 — 실리콘 증착 → 탈수소 → ELA. 비유하자면 전자레인지에 넣은 계란입니다. 천천히 삶으면 문제없지만 급격히 가열하면 내부 증기가 빠져나오지 못해 터집니다.
참고로 승온 속도나 막 두께를 바꿔 가며 방출 곡선을 측정하면 막 속 수소의 확산 계수를 역산할 수 있습니다("Determination of the hydrogen diffusion coefficient in hydrogenated amorphous silicon from hydrogen effusion experiments," Journal of Applied Physics 53, 8745 (1982)). 탈수소 레시피의 온도와 시간은 결국 이 확산 계수 위에서 설계됩니다.

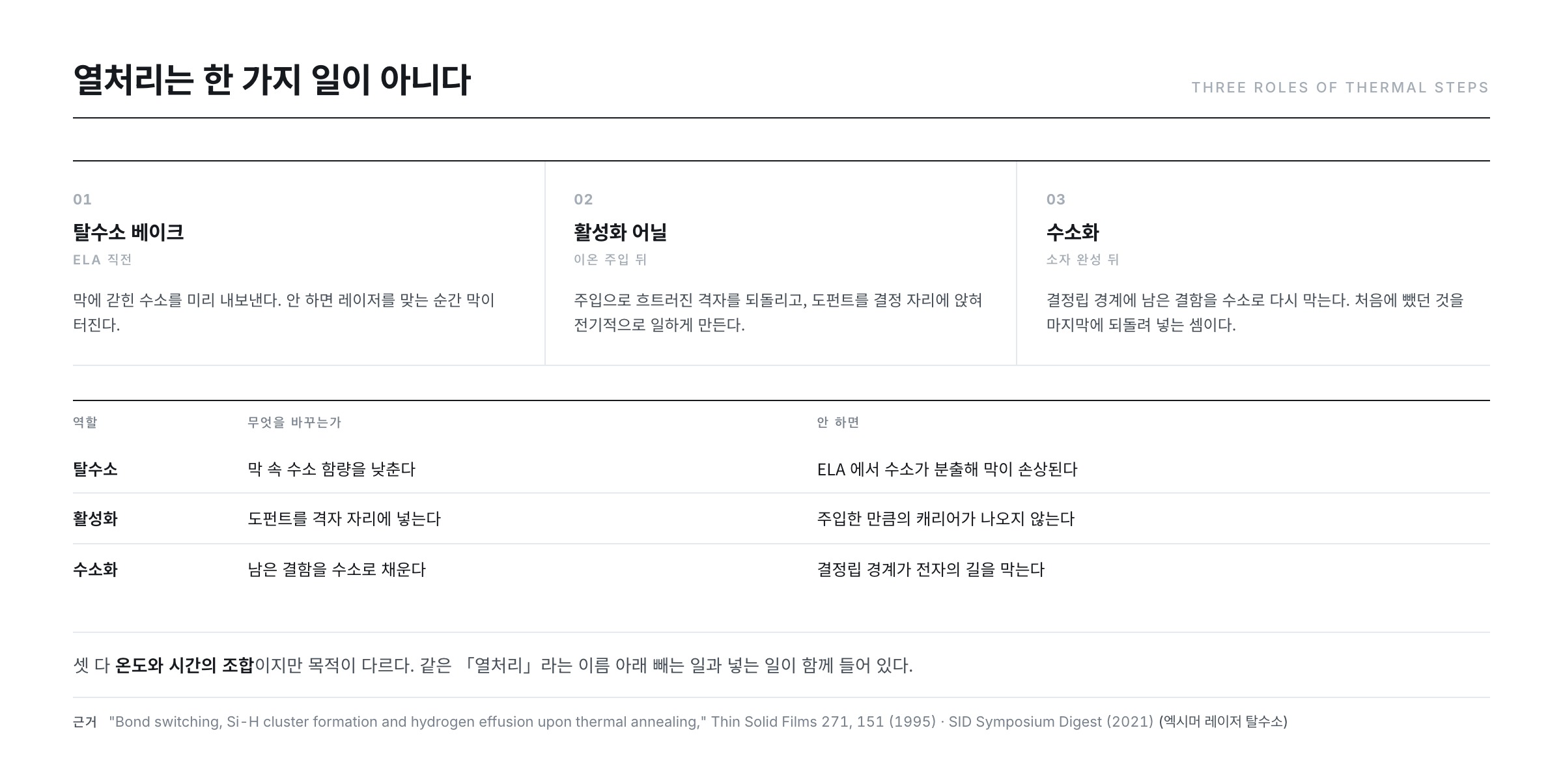

열처리의 세 얼굴
백플레인 공정에서 "굽는다"는 동작은 여러 번, 서로 다른 목적으로 등장합니다. 미리 지도를 그려두면 뒤 편들이 훨씬 수월해집니다.
| 구분 | 시점 | 수소를 | 목적 | 과하면 |
|---|---|---|---|---|
| ① 탈수소 베이크 | 실리콘 증착 직후, ELA 전 | 뺀다 | 레이저에서 막이 터지지 않게 | 기판 변형·과도한 열이력 |
| ② 활성화 어닐 | 도핑(8편) 직후 | 관여 없음 | 격자 회복 + 도펀트 활성화 | 도펀트가 원치 않는 곳까지 확산 |
| ③ 수소화 | 소자 완성 후반부 | 넣는다 | 결정립 경계 트랩을 캡핑 | 과도한 수소가 특성 열화 |
② 활성화 어닐(activation anneal)은 이온이 박히며 흐트러진 실리콘 격자를 회복시키고, 심어 넣은 도펀트 원자가 격자 자리에 앉아 전기적으로 활성화되게 하는 가열입니다. 회복과 활성화를 한 번의 가열로 동시에 달성해야 하며, 과하면 도펀트가 번지므로 온도·시간의 균형이 관건입니다(Ion implantation). ③ 수소화(hydrogenation)는 이번에는 반대로 수소를 일부러 넣어 주는 단계로, 다결정 실리콘의 결정립 경계에 남은 끊어진 결합을 수소로 캡핑해 문턱전압이 흔들리지 않는 트랜지스터로 마무리합니다.
같은 '가열'이어도 ①은 가스를 내보내는 탈출구 열기, ②는 흐트러진 벽돌 다시 쌓기, ③은 마감 퍼티 바르기에 가깝습니다. 수소는 빼야 할 때와 넣어야 할 때가 따로 있는, 공정 내내 관리 대상인 원소입니다.
수소는 결정 성장까지 방해한다
탈수소가 단지 "폭발 방지"만은 아닙니다. 두 번째 이유는 남아 있는 수소가 결정립 성장을 억제한다는 것입니다.
ELA 과정에서 결정립은 반복 조사를 받으며 작은 것이 사라지고 큰 것이 커지는 방향으로 재배열됩니다(2차 결정립 성장, 6편에서 자세히). 그런데 결정립 경계에 수소가 붙으면 수소-공공(vacancy) 쌍을 이루어 원자가 이동할 통로를 막아버립니다. 결과적으로 수소가 많이 남은 막일수록 결정립이 작아집니다. 인용한 문헌이 탈수소 후 약 0.6 원자%를 보고하듯 잔류 수소를 낮추는 것은 폭발을 막기 위해서만이 아니라 큰 결정립을 얻기 위해서이기도 합니다.
흥미롭게도 a-Si 아래에 깔린 버퍼층(질화막 계열)의 수소 함량도 같은 방식으로 영향을 줍니다. 아래층에서 올라온 수소가 결정 성장을 방해할 수 있기 때문입니다 — 막 하나가 아니라 적층 전체의 수소 수지를 관리해야 한다는 뜻입니다. 열처리 조건과 막 내 수소 상태의 관계는 초기 문헌에서부터 다뤄져 온 주제입니다("Thermal annealing and hydrogenation of chlorinated hydrogenated amorphous silicon," Thin Solid Films 147, 285 (1987)).
어떻게 빼는가 — 조건의 선택지
탈수소의 목표는 단순합니다 — 기판이 버티는 온도 안에서, ELA가 견딜 만큼 수소를 줄이는 것. 선택지는 크게 셋입니다.
| 방식 | 조건 | 도달 잔류 수소 | 장점 | 위험 |
|---|---|---|---|---|
| 탈수소 없이 바로 ELA | — | 수 %~10% 이상 | 공정 단축 | 수소 분출에 의한 어블레이션 |
| 퍼니스 탈수소(종래) | 430~470℃ 초과, 수십 분 | 약 0.6 원자% | 대면적 균일성이 좋음 | 긴 공정 시간·기판 열이력 |
| 저에너지 레이저 선조사 | 결정화보다 낮은 플루언스 | 결정화 특성 개선 보고 | 같은 챔버에서 연속 처리 | 에너지 부족 시 탈수소 미흡, 과다 시 어블레이션 |
표의 수치는 앞서 인용한 SID 2021 보고가 제시한 값입니다. 세 번째 줄이 최근의 시도인데, 엑시머 레이저를 낮은 에너지로 먼저 조사해 수소를 빼고 곧이어 높은 에너지로 결정화하면 같은 챔버에서 두 공정을 연속 처리할 수 있다는 발상입니다. 다만 레이저 파워 밀도의 창이 좁습니다 — 부족하면 탈수소가 덜 되고, 과하면 막이 어블레이션됩니다. 실제로 높은 에너지 밀도로 조사하면 비정질 실리콘 막이 뭉쳐 덩어리지는 현상(agglomeration)이 보고되어 있어, 상한이 실재한다는 것을 보여 줍니다("Agglomeration of amorphous silicon film with high energy density excimer laser irradiation," Thin Solid Films 515, 2872 (2007)).
덧붙여, 탈수소와 결정화 사이에 기판이 대기에 노출되는 것 자체를 막으려는 설계도 특허로 등록돼 있습니다 — "반도체 재료를 공기에 노출시키지 않고 결정화하는 방법"이라는 제목의 특허가 그 예입니다(US 6,881,615 B2). 갓 수소를 뺀 실리콘 표면은 반응성이 높아, 그 사이의 분위기 관리가 결정화 품질에 영향을 주기 때문입니다.
얼마나 남았는지 어떻게 아는가
탈수소가 잘 됐는지는 결국 잔류 수소를 재서 판정합니다. 그런데 수소는 가장 가벼운 원소여서 보통의 분석법으로는 잘 잡히지 않습니다. 그래서 목적에 따라 방법을 골라 씁니다.
| 방법 | 무엇을 보는가 | 강점 | 한계 |
|---|---|---|---|
| 적외선 분광(FTIR) | 2000·2090 cm⁻¹ 흡수 세기 | 결합 형태(SiH·SiH2)까지 구분 | 비례상수 교정 필요, 결합하지 않은 H2는 못 봄 |
| 라만 분광 | Si-H 피크 소멸, 결정화도 | 비파괴·현장 적용 쉬움 | 정량성이 약함 |
| 수소 방출(효션) 측정 | 승온 중 빠져나온 H2 총량 | 총량과 방출 온도 구간을 동시에 | 시료를 소모, 실시간 불가 |
| SIMS | 깊이 방향 수소 분포 | 계면·버퍼층까지 프로파일 | 파괴 분석, 표준 시료 필요 |
| ERDA(탄성 반발 검출) | 반발된 수소 원자의 에너지 | 표준 없이 절대 정량에 가까움 | 가속기 필요, 현장 적용 어려움 |
문헌에서 표준으로 쓰이는 조합은 FTIR로 결합 상태를, 라만으로 결정화 정도를 보는 것입니다. 적외선 흡수 세기를 수소 함량으로 옮기려면 비례상수가 필요한데, 그 값을 실측해 정리한 연구가 오늘까지 표준 참조로 쓰입니다(Physical Review B 45, 13367 (1992) · "Si–H bonding in low hydrogen content amorphous silicon films," Journal of Applied Physics 87, 1650 (2000)). 절대량이 필요할 때는 ERDA로 교차 검증합니다("Quantitative analysis of hydrogen in thin films using Time-of-Flight ERDA," Thin Solid Films 518, 2617 (2010)). 앞서 인용한 보고가 2000 cm⁻¹ 부근의 실리콘-수소 피크가 사라지는 것으로 탈수소를 판정한다고 적은 것도 이 맥락입니다.
온도의 천장 — 왜 '저온' 공정인가
반도체 웨이퍼 공정이라면 1000℃ 안팎의 열처리도 예사입니다. 하지만 디스플레이는 그럴 수 없습니다. 유리 기판은 대략 600℃부터 변형·수축이 시작되고, 플렉시블용 PI 기판은 그보다 낮은 온도가 한계입니다. 2편에서 본 대로 기판용 PI의 유리전이온도가 390℃ 이상으로 규정되고 경화를 400℃대에서 마치는 것을 떠올리면, 탈수소의 430~470℃가 얼마나 빠듯한 창인지 알 수 있습니다.
그래서 백플레인의 모든 열처리는 이 천장 아래에서 설계됩니다 — LTPS의 'LT(Low Temperature)'가 바로 이 제약의 산물입니다(Low-temperature polycrystalline silicon). 다음 장의 ELA가 "막 표면만 순간적으로 녹이고 기판은 데우지 않는" 레이저 방식을 택한 것도 같은 이유입니다. 엑시머 레이저로 비정질 실리콘을 결정화해 박막 트랜지스터를 만든 1986년의 보고가 이 우회로의 출발점이었습니다("XeCl Excimer laser annealing used in the fabrication of poly-Si TFT's," IEEE Electron Device Letters 7, 276 (1986)).
무엇이 왜 중요한가 — 관리 포인트 3
- 잔류 수소 농도 — 탈수소의 성패 그 자체. 부족하면 ELA에서 막 손상이, 과도한 고온·장시간이면 기판 변형이 옵니다. 앞 표의 분광 분석이 표준적인 검증법입니다.
- 온도 균일성 — 기판 안에서 자리마다 온도가 다르면 수소가 남는 정도도 달라지고, 그 차이는 ELA 결정화 품질의 얼룩으로 이어집니다. 대면적일수록 어려워지는 싸움입니다.
- 승온·냉각 속도 — 너무 빠르면 기판이 휘고 막에 응력이 남습니다. 특히 승온이 빠르면 표면만 먼저 치밀해져 안쪽 수소가 갇히므로, 방출 봉우리가 서는 온도 구간을 일부러 천천히 지나야 합니다. PI 경화(3편)에서 본 "천천히"의 원칙이 여기서도 반복됩니다.
다음 편(5편)에서는 이 가열을 실제로 수행하는 장비들 — 수십 장을 한꺼번에 굽는 퍼니스, 연속 반송형 인라인 퍼니스, 수 초 만에 정점을 찍는 RTA — 를 비교하며 "몇 장을, 얼마나 빨리, 어느 온도까지"라는 장비 선택의 삼각형을 들여다봅니다.
참고 자료
- SID Symposium Digest of Technical Papers (2021) — "LTPS Device and Panel Fabrication Using Excimer Laser Dehydrogenation and Crystallization" : 수소 분출로 인한 어블레이션 방지 목적의 탈수소, 종래 430~470℃ 조건, 탈수소 후 수소 약 0.6 원자%, 라만 2000 cm⁻¹ 피크 소멸
- "Infrared absorption strength and hydrogen content of hydrogenated amorphous silicon," Physical Review B 45, 13367 (1992) : 흡수 세기를 수소 함량으로 옮기는 비례상수의 표준 참조
- "Si–H bonding in low hydrogen content amorphous silicon films as probed by infrared spectroscopy," Journal of Applied Physics 87, 1650 (2000) : 저수소 막에서의 Si-H 결합 상태 분석
- "Silicon-Hydrogen Bonding Configurations in Very Thin Hydrogenated Amorphous Silicon," Japanese Journal of Applied Physics 33, L1577 (1994) : SiH·SiH2·SiH3 결합 형태의 구분
- "Bond switching, Si-H cluster formation and hydrogen effusion upon thermal annealing," Thin Solid Films 271, 151 (1995) : 승온 중 Si-H 결합 재배열과 수소 유출의 다단계 거동
- "Occurrence of Sharp Hydrogen Effusion Peaks of Hydrogenated Amorphous Silicon Film," physica status solidi (b) 257 (2020) : 방출 곡선의 봉우리 구조
- "Determination of the hydrogen diffusion coefficient in hydrogenated amorphous silicon from hydrogen effusion experiments," Journal of Applied Physics 53, 8745 (1982) : 방출 실험에서 확산 계수를 역산하는 방법
- "Thermal annealing and hydrogenation of chlorinated hydrogenated amorphous silicon," Thin Solid Films 147, 285 (1987) : 열처리 조건과 막 내 수소 상태의 관계
- "Quantitative analysis of hydrogen in thin films using Time-of-Flight Elastic Recoil Detection Analysis," Thin Solid Films 518, 2617 (2010) : 표준 시료 없는 수소 정량
- "Agglomeration of amorphous silicon film with high energy density excimer laser irradiation," Thin Solid Films 515, 2872 (2007) : 에너지 밀도 상한을 넘겼을 때의 막 손상
- "XeCl Excimer laser annealing used in the fabrication of poly-Si TFT's," IEEE Electron Device Letters 7, 276 (1986) : 엑시머 레이저 결정화의 초기 보고
- "Amorphous-silicon field-effect device and possible application," Electronics Letters 15, 179 (1979) : 비정질 실리콘 전계효과 소자의 출발점
- US 6,881,615 B2 — Method for crystallizing semiconductor material without exposing it to air : 보호막과 고진공으로 결정화 중 대기 노출을 막는 설계
- Hydrogenated amorphous silicon · Dangling bond · Ion implantation · Annealing · Low-temperature polycrystalline silicon — Wikipedia : a-Si:H의 수소 함량, 댕글링 본드, 주입 손상과 활성화 어닐, LTPS 공정 흐름
- ※ 위 목록 가운데 Wikipedia 문서에서 인용한 부분은 CC BY-SA 4.0 라이선스를 따릅니다.
