앞 편에서 우리는 "왜 굽는가"를 봤습니다 — 레이저가 오기 전에 수소를 내보내기 위해서였습니다. 이번 편은 "무엇으로 굽는가"입니다. 열처리 장비는 겉보기엔 큰 오븐 같지만, 그 안에는 몇 장을 한꺼번에, 얼마나 빨리, 어느 온도까지라는 세 축의 트레이드오프가 통째로 들어 있습니다.

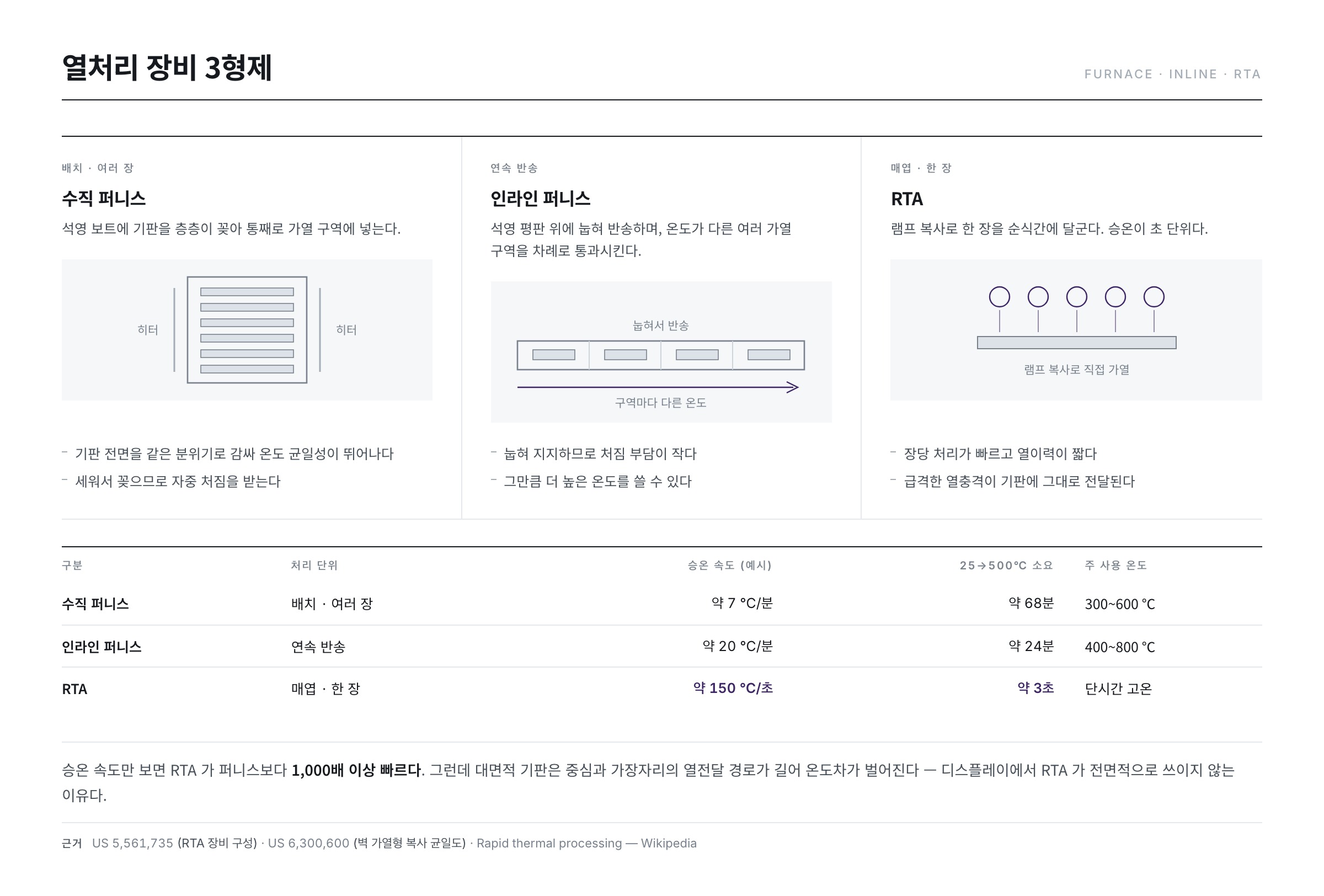

장비 3형제 — 배치식, 인라인, 매엽식
① 수직 퍼니스 — 여럿을 한꺼번에
가장 고전적인 형식입니다. 석영으로 만든 보트(boat)에 기판을 여러 장 층층이 꽂아 넣고 통째로 가열 구역에 넣어 굽습니다. 로더/언로더, 반송부, 보트, 히터, 조작부로 이루어진 단순한 구조입니다.
- 장점 — 기판 전면을 같은 분위기로 감싸므로 온도 균일성이 뛰어납니다. 한 번에 여러 장을 처리하니 장시간 공정이라도 시간당 처리량을 확보할 수 있습니다.
- 단점 — 열 덩어리가 크다 보니 승온·냉각이 느립니다. 게다가 기판 변형 문제로 온도를 높게 쓸 수 없어(디스플레이는 대략 300~600℃ 영역, 반도체의 1000℃급과 대비됩니다) 낮은 온도를 긴 시간으로 보상해야 합니다. 그 결과 공정 시간이 길어집니다.
- 기판이 커질수록 세워서 다루기 부담스러워지는 것도 한계입니다.
② 인라인 퍼니스 — 눕혀서 흘려보낸다
대형 기판 시대의 답으로 등장한 형식입니다. 기판을 세우지 않고 석영 평판 위에 눕혀서 반송하며, 온도가 서로 다른 여러 개의 가열 구역(TCM, Temperature Control Module)을 차례로 통과시킵니다. 로더/언로더 · 반송부 · 가열 모듈 · 회수부 · 조작부로 구성됩니다.
- 눕혀서 지지하므로 자중에 의한 처짐·변형 부담이 작고, 그만큼 더 높은 온도(대략 400~800℃대)를 쓸 수 있습니다.
- 기판이 한 방향으로 계속 흘러가므로 라인 흐름과 궁합이 좋고, 대면적 유리에 유리합니다.
- 대신 설비가 길어지고, 각 구역의 온도 프로파일을 정밀하게 유지·관리해야 합니다.
③ RTA — 한 장씩, 수 초 만에
RTA(Rapid Thermal Annealing, 급속 열처리)는 완전히 다른 발상입니다. 여러 장을 오래 굽는 대신 한 장을 수 초 만에 목표 온도까지 올립니다. 가열 방식은 크게 두 갈래로, 적외선 계열 램프를 배열해 복사로 데우는 방식과, 히터로 데운 질소 가스를 샤워 헤드로 균일하게 뿜어 데우는 방식이 있습니다. 챔버 벽 자체를 뜨겁게 유지해 복사 균일도를 높이는 구조도 특허로 정리돼 있습니다.
- 승온이 극도로 빠르므로 얕은 접합(shallow junction) 형성에 유리합니다 — 도펀트가 확산할 시간을 주지 않고 활성화만 시키는 것이 핵심이기 때문입니다.
- 매엽식이라 장당 처리가 빠르고 활성화 효율이 높습니다.
- 대신 급격한 열충격이 기판에 그대로 전달됩니다. 유리의 휨(bending)과 워피지(warpage) 관리가 이 장비의 숙제입니다.
숫자로 보는 세 장비
말로만 "빠르다·느리다"를 비교하면 감이 오지 않습니다. 아래 표의 승온 속도는 특정 장비의 사양이 아니라 세 방식의 격차를 보기 위해 가정한 값입니다. 이 값으로 25℃에서 500℃까지 올리는 데 걸리는 시간을 계산해 보면 격차가 분명해집니다.
| 구분 | 수직 퍼니스 | 인라인 퍼니스 | RTA |
|---|---|---|---|
| 처리 단위 | 배치(여러 장) | 연속 반송 | 매엽(한 장) |
| 승온 속도(가정) | 약 7℃/분 | 약 20℃/분 | 약 150℃/초 |
| 25→500℃ 소요 | 약 68분 | 약 24분 | 약 3초 |
| 주 사용 온도 | 300~600℃ | 400~800℃ | 단시간 고온 |
| 온도 균일성 | 매우 좋음 | 좋음(구역 관리 필요) | 보통(복사 분포 의존) |
| 열이력 | 큼 | 중간 | 작음 |
| 주 리스크 | 공정 시간·챔버 오염 | 설비 길이·구역 편차 | 열충격·휨 |
승온 속도만 놓고 보면 RTA가 배치식 퍼니스보다 1,000배 이상 빠릅니다. 이 차이가 단순한 '빠름'이 아니라 공정의 성격 자체를 바꿉니다.

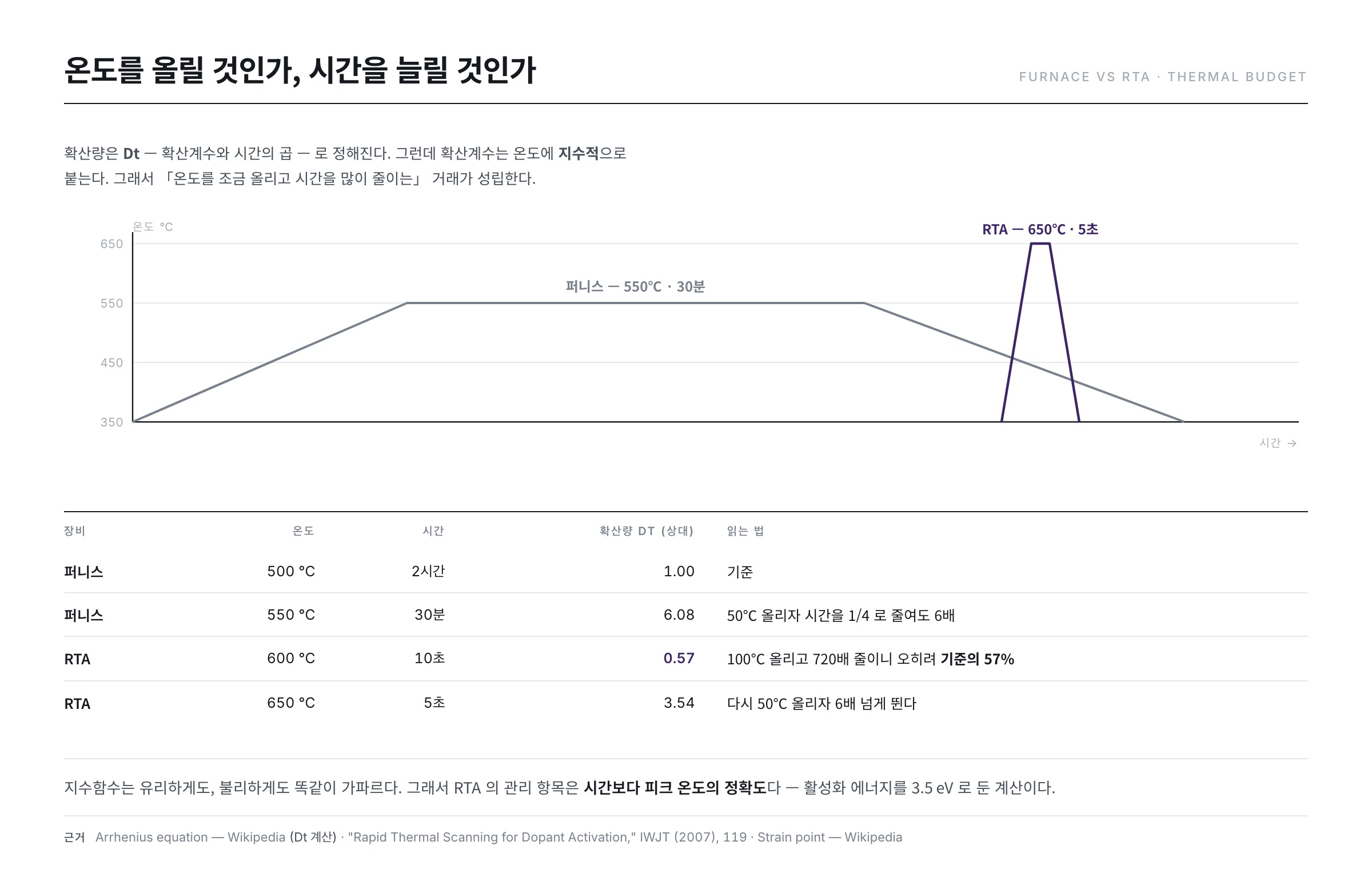

온도 곡선의 성격 차이 — 열이력이라는 예산
- 퍼니스의 곡선은 완만하고 길며, RTA의 곡선은 짧고 뾰족합니다.
- 핵심 개념은 열이력(thermal budget) — 소자가 겪은 "온도 × 시간"의 총량입니다.
- 이 예산을 초과하면 도펀트가 번지고, 기판이 변형되며, 이미 만든 막들이 열화됩니다.
같은 목적(예: 도펀트 활성화)을 달성하더라도 낮은 온도로 오래 가는 길과 높은 온도로 짧게 가는 길은 열이력의 총량이 다릅니다. "온도를 올릴 것인가, 시간을 늘릴 것인가" — 열처리 장비 선택은 결국 이 질문에 대한 답입니다.
왜 짧고 뜨겁게가 이기는가 — 아레니우스의 산수
직관적으로는 온도를 올리면 확산이 더 심해질 것 같습니다. 그런데 실제로는 반대 결과가 나옵니다. 이유는 확산 계수가 온도에 지수함수적으로 반응하는 반면, 시간에는 선형으로만 반응하기 때문입니다.
확산량 ∝ D × t, D ∝ exp( −활성화에너지 / kT )
확산 활성화에너지를 3.5eV로 두고 실제로 계산해 보면 다음과 같습니다. 퍼니스 500℃·2시간을 기준(1.00)으로 삼았습니다.
| 조건 | 온도 | 시간 | 상대 확산량(Dt) |
|---|---|---|---|
| 퍼니스 | 500℃ | 2시간 | 1.00 (기준) |
| 퍼니스 | 550℃ | 30분 | 6.08 |
| RTA | 600℃ | 10초 | 0.57 |
| RTA | 650℃ | 5초 | 3.54 |
세 번째 줄을 보십시오. 온도를 100℃ 올리고 시간을 720배 줄이면, 확산량은 오히려 기준의 57%로 떨어집니다. 도펀트를 활성화시키는 데 필요한 에너지는 확실히 주면서, 번질 시간은 주지 않는 것 — 이것이 RTA의 존재 이유입니다.
동시에 두 번째와 네 번째 줄은 경고이기도 합니다. 온도를 조금만 더 올리면 짧은 시간에도 확산량이 금세 늘어납니다. 지수함수는 유리하게도, 불리하게도 똑같이 가파릅니다. 그래서 RTA의 관리 항목은 시간보다 피크 온도의 정확도입니다.
급열의 대가 — 유리는 얼마나 견디는가
공짜는 없습니다. 급속 가열은 기판의 앞뒤·중심과 가장자리 사이에 온도차를 만들고, 그 온도차는 곧바로 열응력이 됩니다. 구속된 박판에서 온도차 ΔT가 만드는 응력은 대략 다음과 같이 추정됩니다.
응력 σ ≈ E · α · ΔT / (1 − ν)
여기서 E는 탄성계수, α는 열팽창계수, ν는 푸아송비입니다. 디스플레이용 무알칼리 유리의 통상값(E≈73GPa, α≈3.2×10⁻⁶/K, ν≈0.23)을 넣으면 이렇게 됩니다.
| 기판 내 온도차 ΔT | 발생 열응력 | 의미 |
|---|---|---|
| 10℃ | 약 3.0MPa | 여유 있음 |
| 50℃ | 약 15.2MPa | 휨·정렬 오차 관리 필요 |
| 100℃ | 약 30.3MPa | 워피지·파손 위험 구간 |
ΔT가 커질수록 응력은 선형으로 커집니다. 그래서 RTA 장비의 설계는 "얼마나 빨리 올리는가"만큼이나 "올리는 동안 기판 안의 온도차를 얼마나 좁게 유지하는가"의 싸움이 됩니다. 램프 배열의 조밀도, 가스 샤워의 균일도, 챔버 벽의 온도까지가 모두 이 한 가지 목표를 향합니다.
그리고 이 문제는 유리가 커질수록 나빠집니다. 같은 승온 속도라도 대면적 기판은 중심과 가장자리의 열전달 경로가 길어 ΔT가 벌어지기 때문입니다. 디스플레이 라인에서 RTA가 반도체만큼 전면적으로 쓰이지 않는 실질적 이유가 여기에 있습니다.
식은 뒤가 진짜다 — 냉각 구간의 설계
열처리를 이야기할 때 대개 올리는 쪽만 봅니다. 하지만 내리는 쪽도 똑같이 ΔT를 만듭니다. 오히려 냉각은 능동적으로 열을 주는 것이 아니라 빼앗기는 과정이라 제어가 더 까다롭습니다. 표면이 먼저 식고 속이 나중에 식으면, 그 시간차가 그대로 잔류응력으로 유리 안에 남습니다.
여기서 유리라는 재료의 두 가지 온도가 등장합니다. 하나는 응력이 스스로 풀릴 만큼 물러지는 서냉점(annealing point)이고, 다른 하나는 그 아래로 내려가면 형상이 사실상 굳는 변형점(strain point)입니다. 공정 설계의 원칙은 단순합니다 — 최고 온도를 변형점 아래로 잡는다.
이 원칙을 어기면 어떻게 될까요. 유리가 변형점을 넘으면 자중과 응력에 따라 아주 조금씩 소성 변형을 일으킵니다. 눈에 보이지 않는 수준이어도 문제입니다. 기판 치수가 미세하게 달라지면 이후 노광에서 정렬이 맞지 않아 앞 층과 뒷 층의 패턴이 어긋나기 때문입니다. 앞서 4편·이번 편에서 "디스플레이는 반도체처럼 1000℃를 쓸 수 없다"고 반복한 물리적 근거가 바로 이것입니다. 실리콘 웨이퍼에는 없고 유리에만 있는 제약입니다.
그래서 목표 온도에 도달한 뒤 일정 시간을 유지하고, 변형점 부근을 지날 때는 천천히 내리는 프로파일이 나옵니다. 냉각 속도를 낮추면 ΔT가 줄어 잔류응력과 휨이 함께 줄지만, 그만큼 장비 점유 시간이 늘어 처리량이 떨어집니다. 승온에서 아낀 시간을 냉각에서 도로 쓰게 되는 셈이라, 열처리 공정의 진짜 소요 시간은 피크 온도가 아니라 냉각 곡선이 결정하는 경우가 많습니다.
공정 목적이 장비를 고른다
세 장비 중 무엇을 쓸지는 취향이 아니라 그 열처리가 무엇을 하려는지가 정합니다. 백플레인 공정에서 가열이 등장하는 자리를 목적별로 늘어놓으면 선택의 논리가 드러납니다.
| 공정 목적 | 필요한 것 | 열이력 여유 | 맞는 장비 |
|---|---|---|---|
| 탈수소(4편) | 막 전체에서 수소를 천천히 빼내기 | 넉넉함 | 퍼니스 — 느린 승온이 오히려 유리 |
| 도펀트 활성화(8편) | 에너지는 주되 확산은 막기 | 매우 빠듯함 | RTA — 짧고 뜨겁게 |
| 절연막 치밀화 | 막 전체를 고르게 가열 | 중간 | 인라인 퍼니스 |
| 수소화(결정립 경계 보수) | 낮은 온도에서 수소를 넣기 | 넉넉함 | 퍼니스 또는 플라즈마 처리 |
표에서 눈여겨볼 것은 같은 '가열'이라도 요구가 정반대라는 점입니다. 탈수소는 원자가 충분히 움직여 빠져나갈 시간을 주어야 하므로 느린 편이 낫고, 활성화는 움직일 시간을 주지 않아야 하므로 빠른 편이 낫습니다. "좋은 열처리 장비"라는 것은 없고 이 공정에 맞는 장비가 있을 뿐입니다.
배치식의 숨은 비용 — 처리량은 시간당이 아니라 로트당이다
앞의 표는 장당 처리 시간만 보면 배치식이 불리하지 않다고 말합니다. 여러 장을 한꺼번에 굽기 때문입니다. 그런데 라인에 놓고 보면 배치식에는 표에 적히지 않는 비용이 셋 붙습니다. 기다리는 시간, 묶여 있는 위험, 늦게 드러나는 결과입니다.
먼저 기다리는 시간입니다. 배치는 자리가 다 차야 출발합니다. 기판이 5분 간격으로 도착한다고 가정하면 20장을 채우는 데만 95분이 걸리고, 첫 번째 기판은 그 시간을 아무것도 하지 않은 채 보냅니다. 앞의 승온 속도(7℃/분)로 25→500℃에 68분, 유지 60분, 냉각 90분을 가정해 한 사이클을 218분으로 두고 계산하면 이렇습니다.
| 배치 크기 | 로트가 찰 때까지의 대기 | 장당 실효 시간 | 첫 기판의 총 리드타임 | 한 번 틀어졌을 때 손실 |
|---|---|---|---|---|
| 10장 | 45분 | 21.8분 | 263분 | 10장 |
| 20장 | 95분 | 10.9분 | 313분 | 20장 |
| 40장 | 195분 | 5.5분 | 413분 | 40장 |
| 매엽식(참고) | 없음 | 수 분 이내 | 공정 시간과 거의 같음 | 1장 |
배치를 키우면 장당 시간은 절반으로 줄지만 리드타임과 손실 규모는 함께 두 배가 됩니다. 게다가 대기하는 동안 기판이 놀고만 있는 것도 아닙니다. 표면은 대기 중의 수분과 산소에 계속 노출되고, 앞 공정에서 막 처리를 끝낸 상태라면 그 사이에 성질이 변합니다. 열처리 앞뒤로 큐 타임 상한을 정해 두는 라인이 많은 이유입니다.
세 번째 비용은 더 조용합니다. 배치의 결과는 그 자리에서 보이지 않고 다음 공정의 검사에서야 드러납니다. 그때까지 같은 조건으로 다음 배치가 이미 돌아가고 있다면, 한 번의 설정 오류가 한 배치가 아니라 여러 배치의 손실이 됩니다. 매엽식이 장당 원가는 비싸도 선택되는 이유가 여기에 있습니다 — 빠르기보다 되돌리기 쉽기 때문입니다.
온도를 재는 일이 더 어렵다
지금까지 온도를 마치 정확히 아는 값처럼 다뤘습니다. 그런데 재는 것 자체가 만만치 않습니다.
가장 확실한 방법은 열전대를 기판에 직접 붙이는 것입니다. 정확하지만 생산 기판에는 쓸 수 없습니다 — 접촉 자체가 오염이고, 매엽 공정에서는 붙였다 떼는 일이 불가능합니다. 그래서 더미 기판에 열전대를 붙여 주기적으로 실측하고, 그 결과로 장비의 설정값을 보정하는 방식이 표준이 됐습니다. 즉 생산 중에는 온도를 직접 재지 않고, 과거에 잰 값을 믿고 돌립니다.
비접촉으로 재려면 물체가 내는 적외선을 읽는 방사 온도계를 씁니다. 그런데 여기에 함정이 있습니다. 이 방식은 대상의 방사율을 알아야 온도를 환산할 수 있는데, 실리콘의 방사율은 온도·도핑 농도·표면 상태·막 두께에 따라 달라집니다. 게다가 그 위에 얇은 막이 몇 겹 쌓여 있으면 간섭 때문에 값이 더 흔들립니다. RTA처럼 수 초 만에 끝나는 공정에서 이 오차는 곧바로 결과 차이가 됩니다.
정리하면 열처리의 정밀도는 히터의 정밀도가 아니라 온도계의 정밀도에 걸려 있습니다. 앞의 Dt 표에서 50℃ 차이가 확산량을 여섯 배로 바꾼 것을 떠올려 보십시오. 온도를 20℃ 틀리게 읽고 있다면, 레시피를 아무리 정교하게 짜도 그 정교함은 의미가 없습니다.
분위기와 청정도 — 무엇으로 감싸는가
열처리는 '가열'만이 아니라 어떤 분위기(ambient)에서 가열하는가의 문제이기도 합니다. 고온의 실리콘 표면은 산소와 만나면 즉시 산화막을 만들기 때문에, 대개 질소 같은 불활성 가스로 챔버를 채워 원치 않는 산화를 막습니다. 탈수소처럼 가스를 빼내는 공정에서는 배기 설계도 중요합니다 — 빠져나온 수소가 챔버 안을 떠돌다 다시 막에 흡수되면 곤란하기 때문입니다.
4편에서 본 수소 유출 자체도 단순한 증발이 아닙니다. 승온 과정에서 Si-H 결합이 끊어지고 재배열되며 수소가 뭉쳤다가 빠져나가는 다단계 거동이라, 어느 온도 구간을 얼마나 천천히 지나느냐가 최종 잔류 수소량을 좌우합니다. 램프 구간을 무작정 빠르게 잡으면 막 내부에 수소가 갇힌 채 표면만 굳어 버립니다.
재미있는 사실 하나. ELA 공정에서는 결정화 전후에 대기와의 접촉을 아예 차단하려는 설계도 특허로 등록되어 있습니다 — "반도체 재료를 공기에 노출시키지 않고 결정화하는 방법"이라는 제목의 특허가 그 예입니다(US 6,881,615 B2). 열처리와 결정화 사이의 분위기 관리가 그만큼 민감하다는 방증입니다.
또 하나, 배치식 퍼니스는 챔버 벽·석영 보트에 승화물과 파티클이 쌓입니다. 정기적인 세정·베이크아웃 주기를 지키지 못하면 어느 날부터 기판 뒷면 오염이나 파티클 불량이 늘어나는 식으로 조용히 수율을 갉아먹습니다. 반대로 RTA는 한 장씩 짧게 처리하므로 분위기 청정도 면에서 유리한 편입니다.
무엇이 왜 중요한가 — 관리 포인트 3
- 기판 내 온도 균일성 — 대면적일수록 어렵습니다. 자리별 온도차는 곧 수소 잔류량 차이, 활성화 정도 차이가 되고, 최종적으로 화면의 얼룩으로 나타납니다. 더미 기판에 열전대를 붙여 실측하는 정기 프로파일 측정이 표준 관리법입니다.
- 휨·워피지 — 특히 RTA처럼 급열하는 방식에서 중요합니다. 앞의 표에서 본 대로 ΔT 100℃면 30MPa급 응력이 걸립니다. 기판이 휘면 이후 노광 공정에서 정렬이 어긋나 패턴이 밀립니다. 열처리의 품질이 몇 공정 뒤에서 문제로 드러나는 대표적인 예입니다.
- 열이력 — 확산량은 Dt 로 정해지므로, 한 기판이 받은 열은 공정마다 따로가 아니라 전체가 더해집니다. 뒤에 또 가열이 있다면 앞의 온도·시간이 그만큼 여유를 잃습니다. 앞의 Dt 표가 그 계산의 기본 도구입니다.
이렇게 기판은 수소를 털어내고 단단히 준비되었습니다. 다음 편(6편)부터는 드디어 LTPS의 심장, ELA 결정화입니다.
